Veileder for bruk av barnetråkkdata i QGIS

Barnetråkkdata refererer til data som samler informasjon om hvordan barn beveger seg i et geografisk område, vanligvis knyttet til deres skole eller fritidsaktiviteter. Slike data inkluderer veien barna tar for å komme til skole, fritidsaktiviteter, transportmidler, steder brukt til aktiviteter og lek, samt positive og negative opplevelser.
Disse dataene kan brukes til:

Samlet sett gir barnetråkkdata innsikt i barns mobilitet bruk av nærområdet. Datasettet spiller en viktig rolle i å integrere hensyn til barn og unge i planlegging, og sikre at samfunnet er trygt og tilgjengelig for denne sårbare befolkningsgruppen og spiller dermed en viktig rolle i å støtte trygge og bærekraftige samfunn.

Programmet lastes ned i tilpasset versjon for ditt operativsystem og kan lastes ned fra https://qgis.org/en/site/forusers/download.html

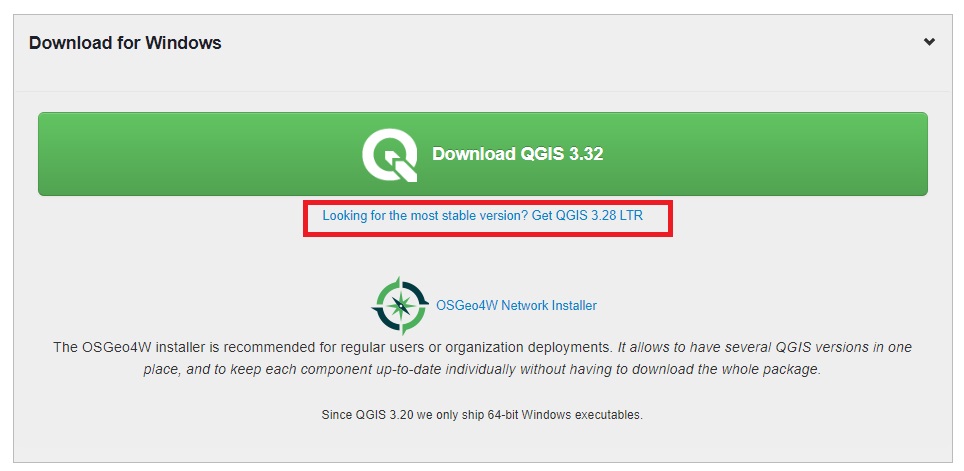

Man kan velge den siste versjonen, men det kan være hensiktsmessig å velge LTR ("Long term release") som er den mest stabile versjonen av programmet.

Følg deretter innstallasjonsveilederen på din datamaskin.

Koordinatsystemer benyttes for å sørge for at dataene havner på riktig sted i kartet. Det finnes ulike koordinatsystemer som benyttes i Norge. Barnetråkk er tilgjengelig koordinatsystemene UTM 32, UTM 33 og UTM 35.

Data for Barnetråkk er tilgjengelig i Geonorge i to utgaver, fullstendig datasett og aggregert datasett. Det fullstendige datasettet inneholder faktiske registreringer som linjer og punkter. Det aggregerte datasettet er et forenklet datasett hvor registreringene representeres i et heksagonrutenett. Tilgang til det fullstendige datasettet er begrenset, mens det er åpen tilgang til det aggregerte datasettet.

Man får tak i disse ved å navigere seg til metadataoppføringen til det aktuelle datasettet. Det er beskrevet i metadataene hvilke formater og koordinatsystemer dataene er tilgjengelig i.

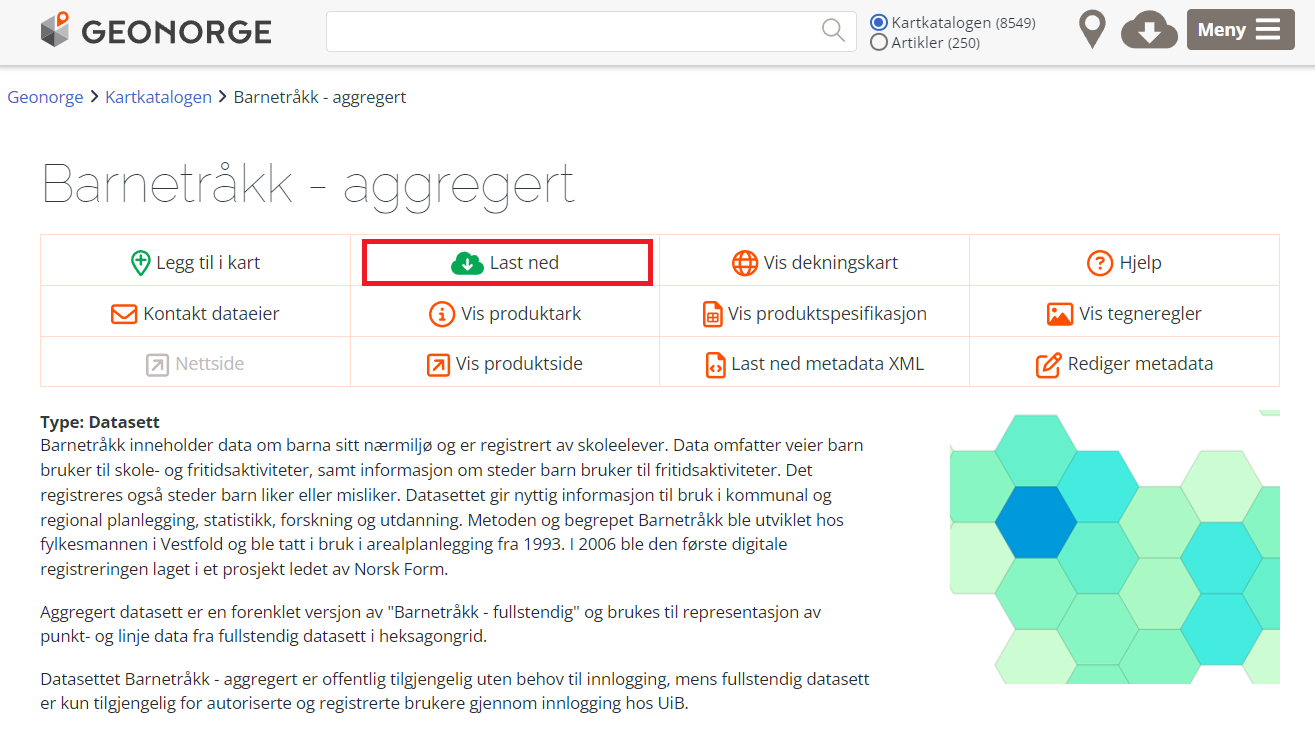

For å laste ned datasettet trykker man på knappen Last ned

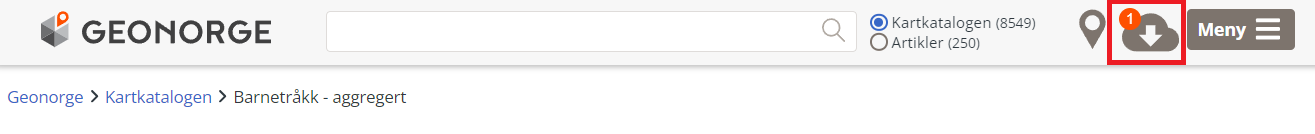

Datasettet legges til i nedlastingsskyen og man vil se at man har fått et datasett i skyen, indikert med et tall.

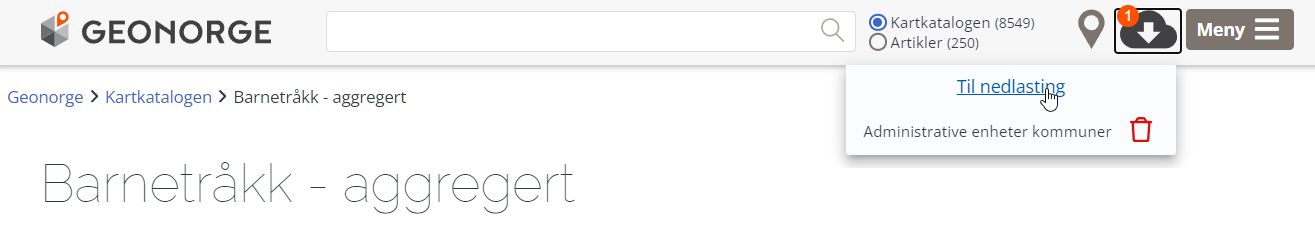

Trykker man på nedlastingsskyen vil man få oversikt over alle datasettene man har lagt til nedlasting. For å gå til neste steg i nedlastingsprosessen trykker man på Til nedlasting.

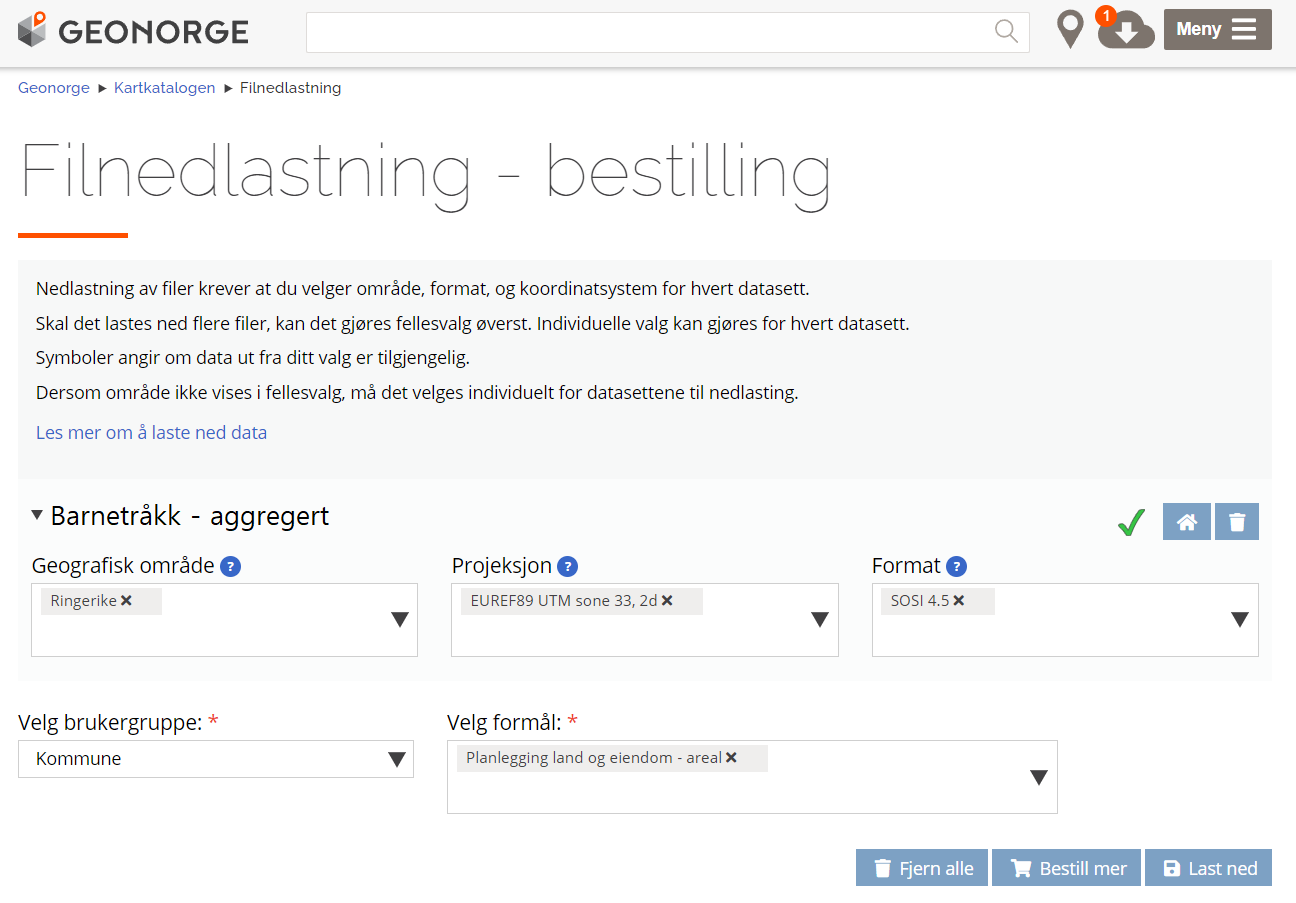

På bestillingssiden må man velge hvilket område man vil laste ned data for, hvilken projeksjon og filformat de skal ha. Etter at dette er valgt trykker man på knappen Last ned for å komme til selve nedlastingen av datasettet.

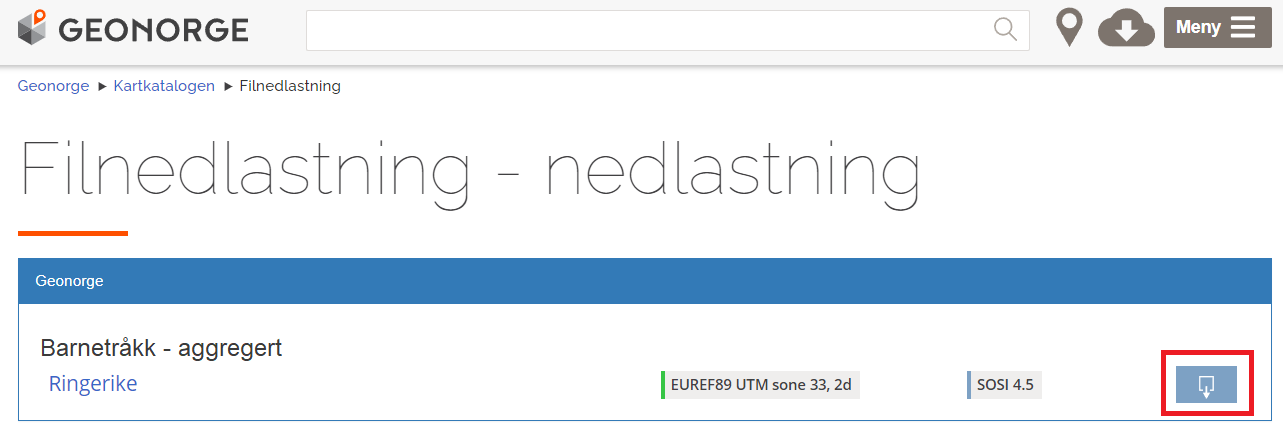

For å laste ned datasettet fra nedlastingssiden trykker man på nedlastingssymbolet på høyre side av linjen, markert med rødt i bildet under.

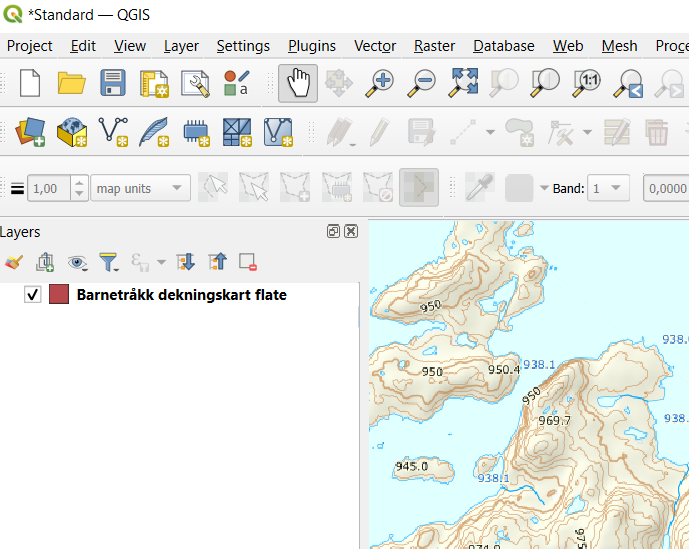

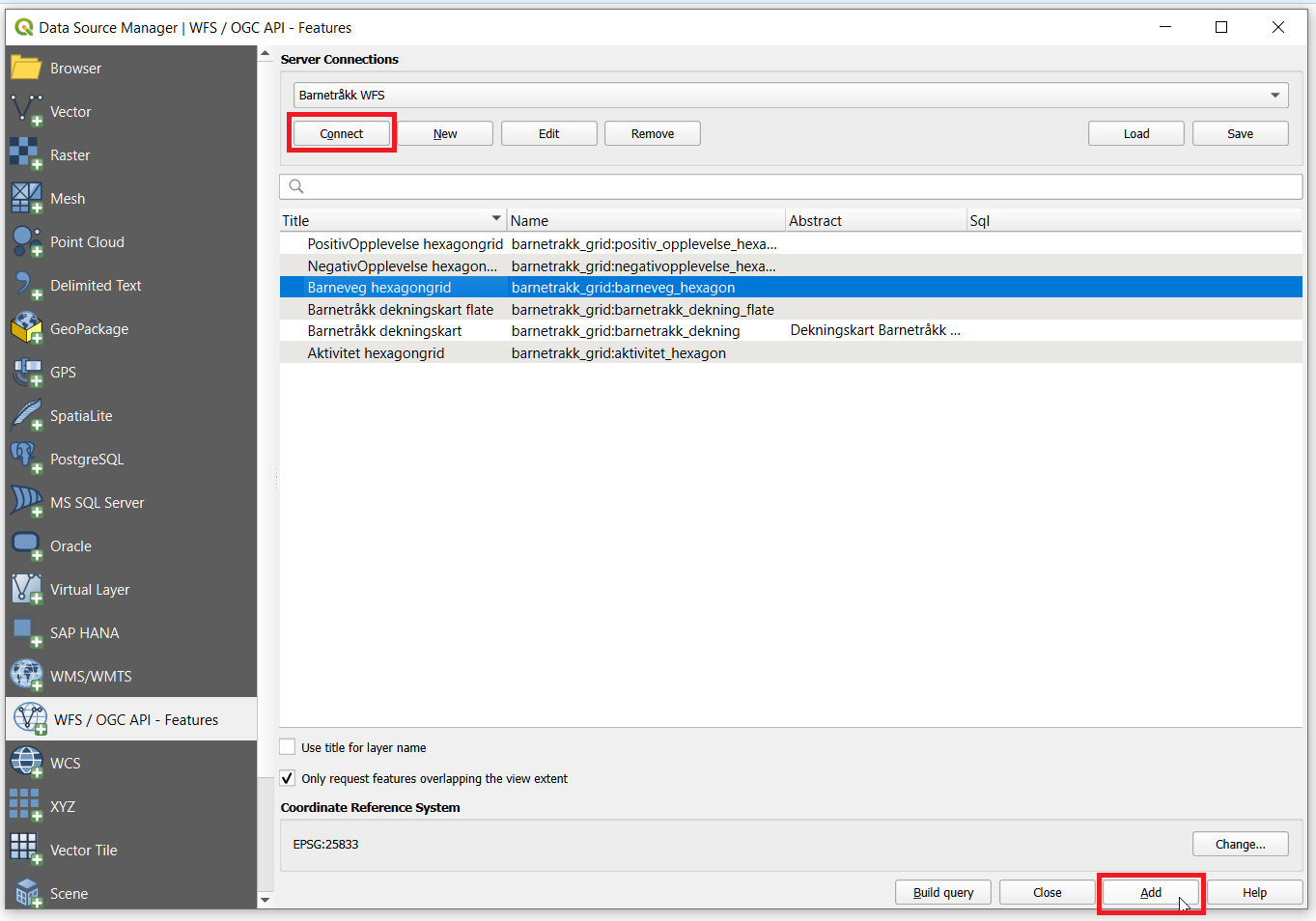

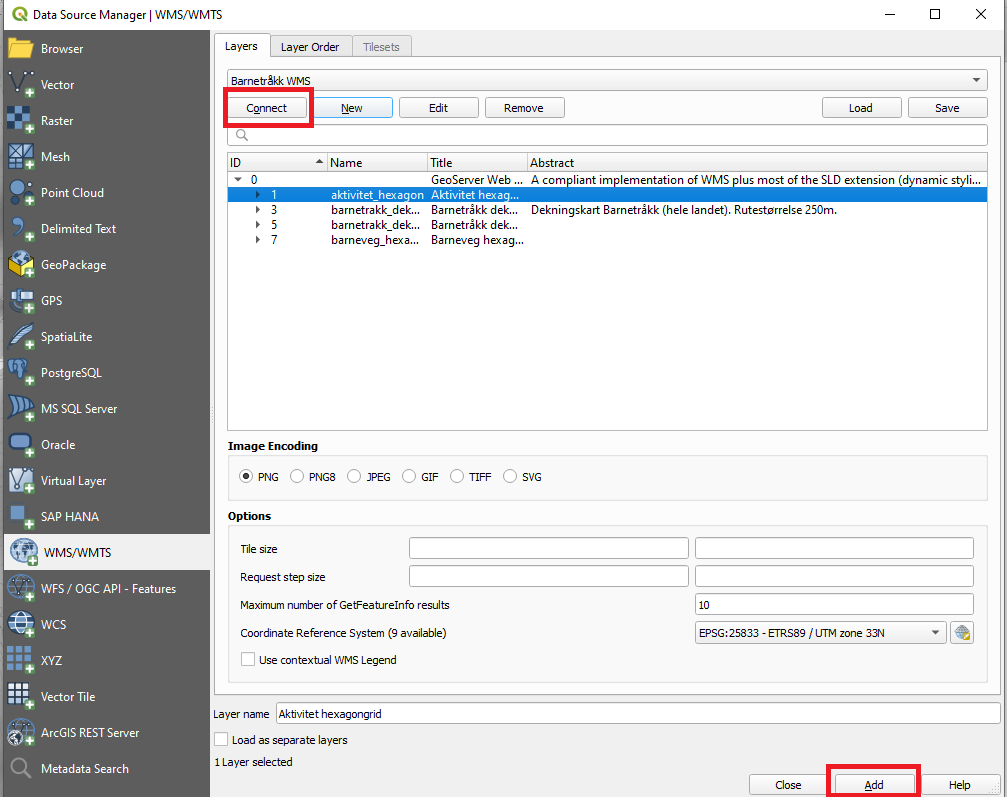

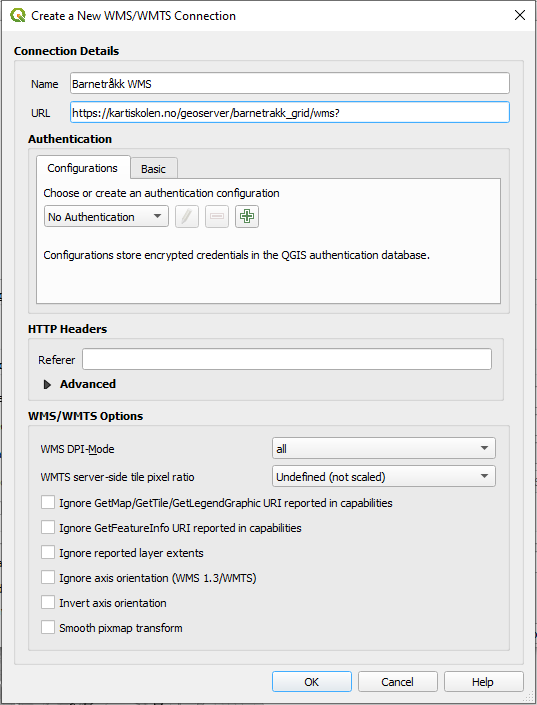

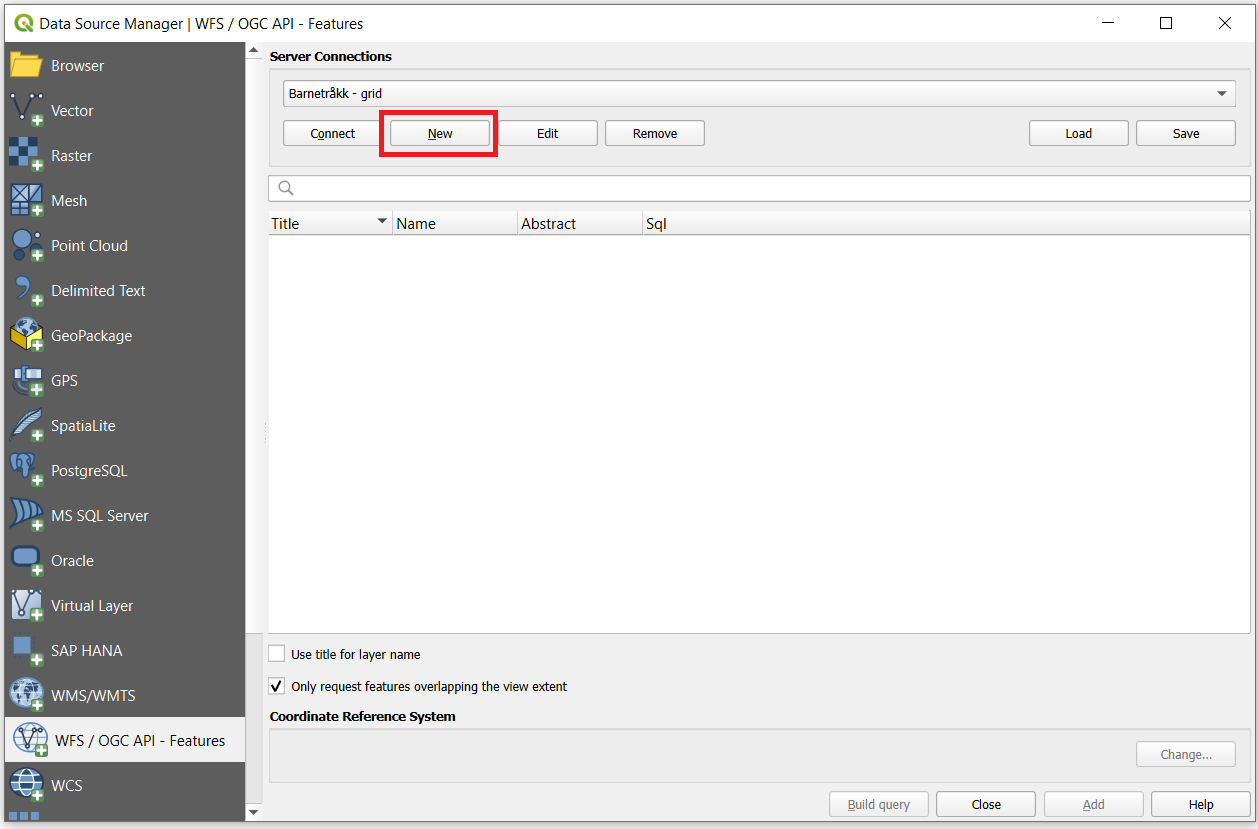

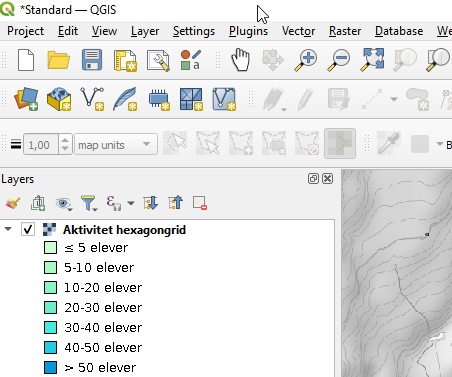

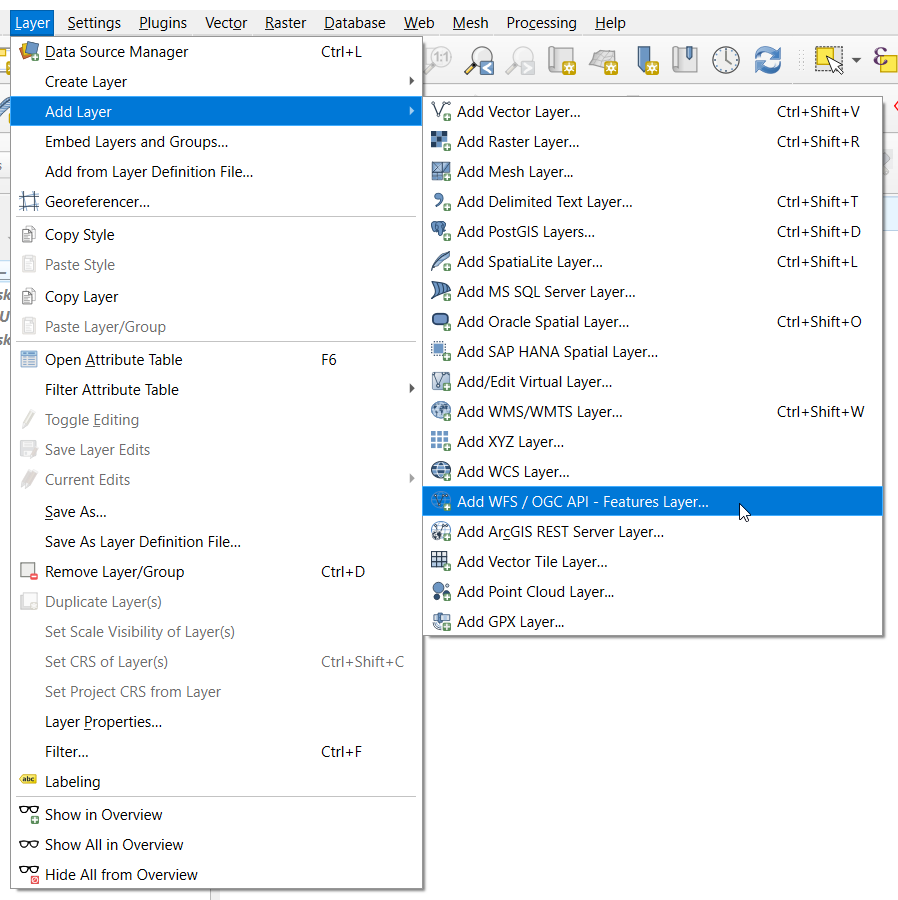

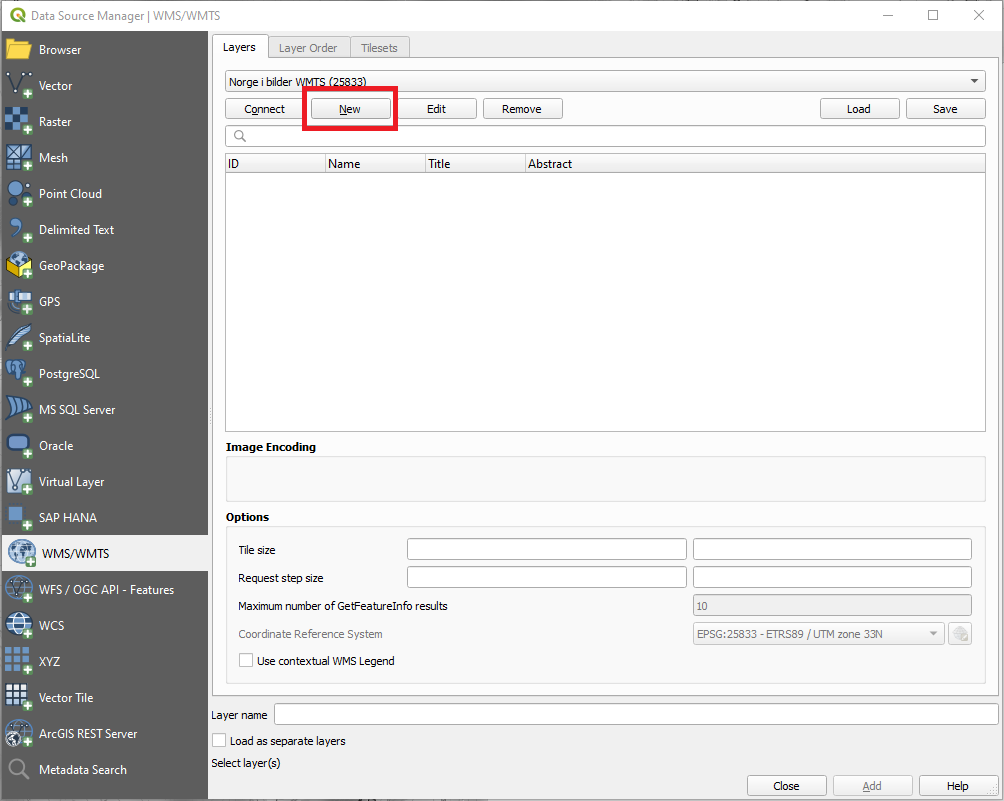

I tillegg til nedlasting av filer kan man få tak i data gjennom tjenester. Dette kan være en visningstjeneste (WMS) eller en nedlastingstjeneste (WFS).

I Geonorge er det en rekke ulike tjenester tilgjengelig. Mange datasett i Geonorge leveres som tjenester i tillegg til filnedlasting. Disse er koblet opp til metadataene til datasettet under distribusjoner. Man kan også finne tjenester som egne metadataoppføringer i kartkatalogen.

Mer informasjon om tjenester er tilgjengelig i Geonorge: https://www.geonorge.no/aktuelt/om-geonorge/slik-bruker-du-geonorge/bruke-tjenester-og-api-er/

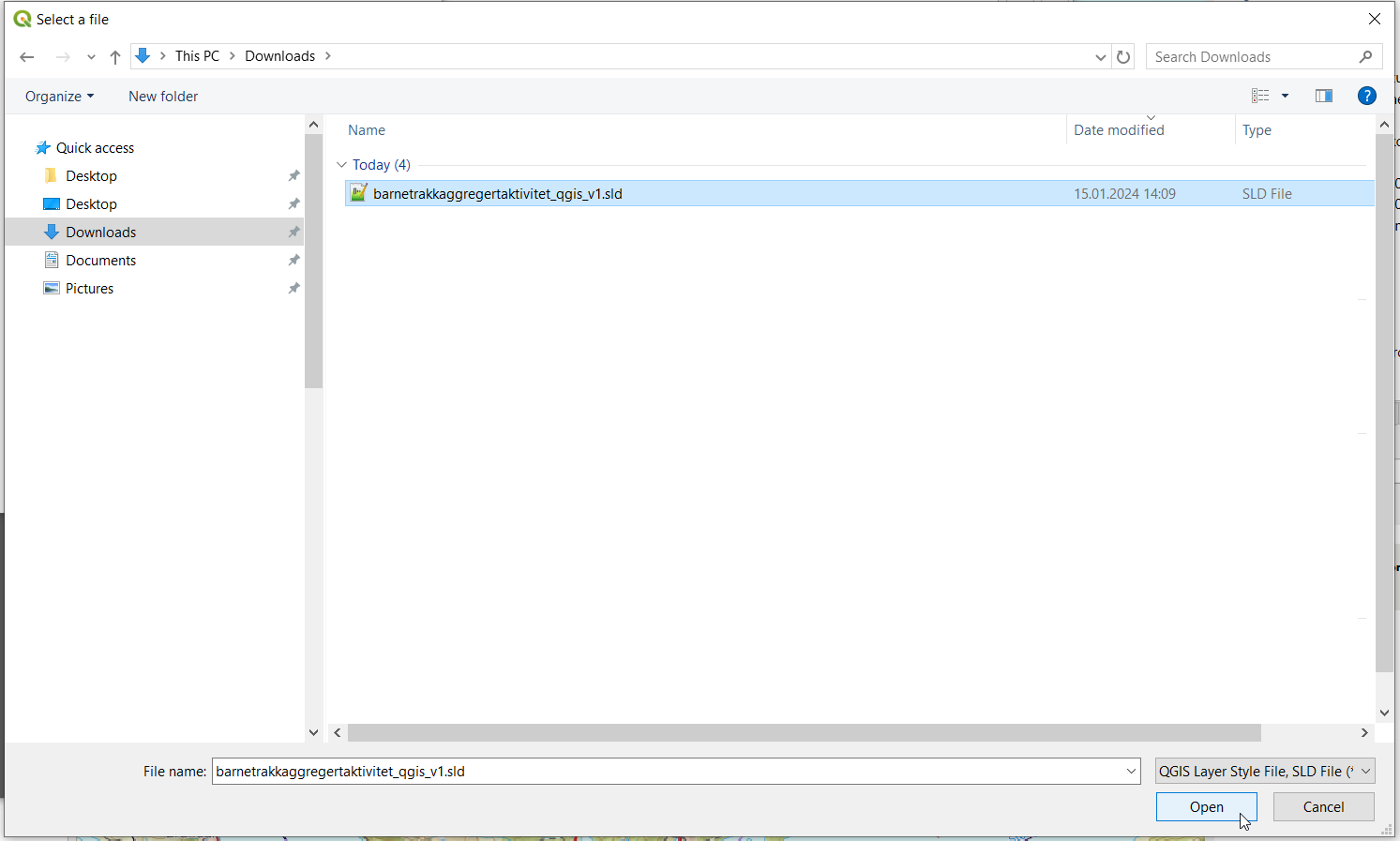

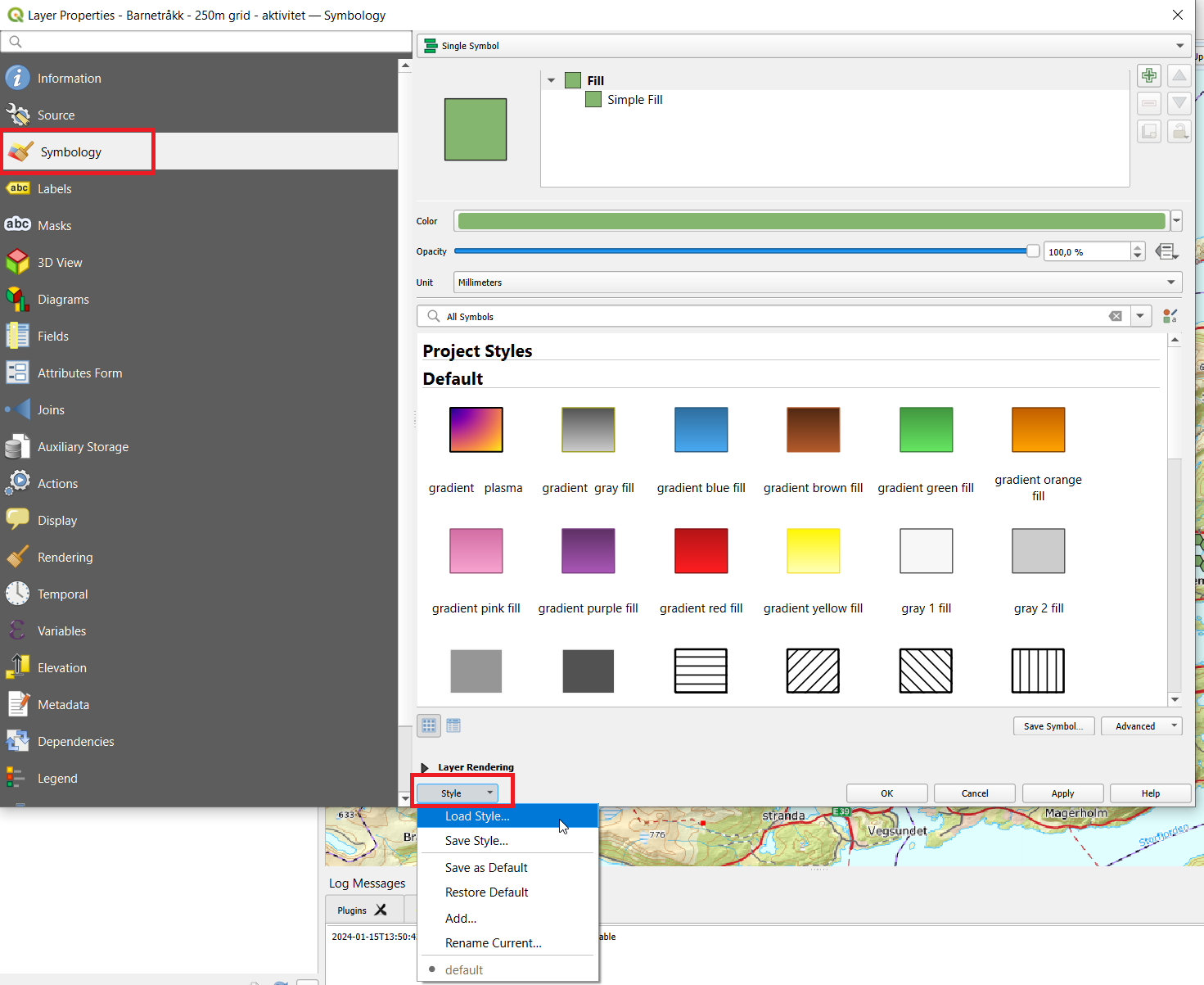

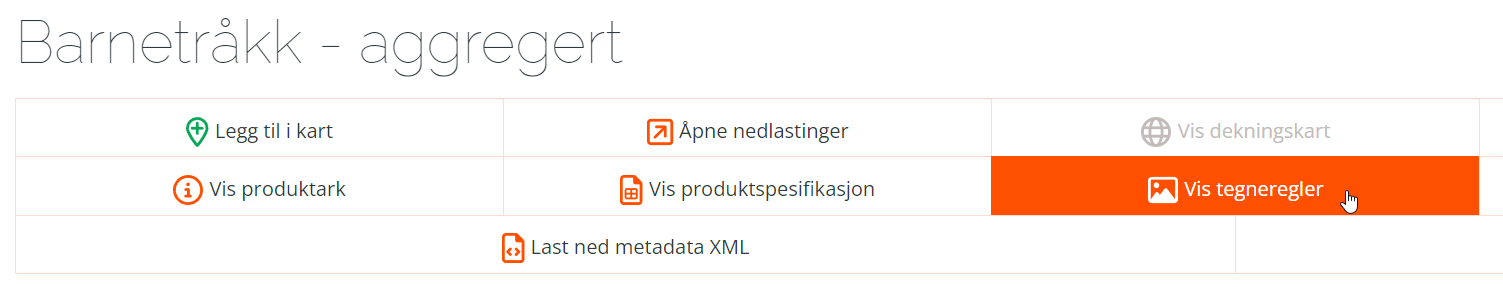

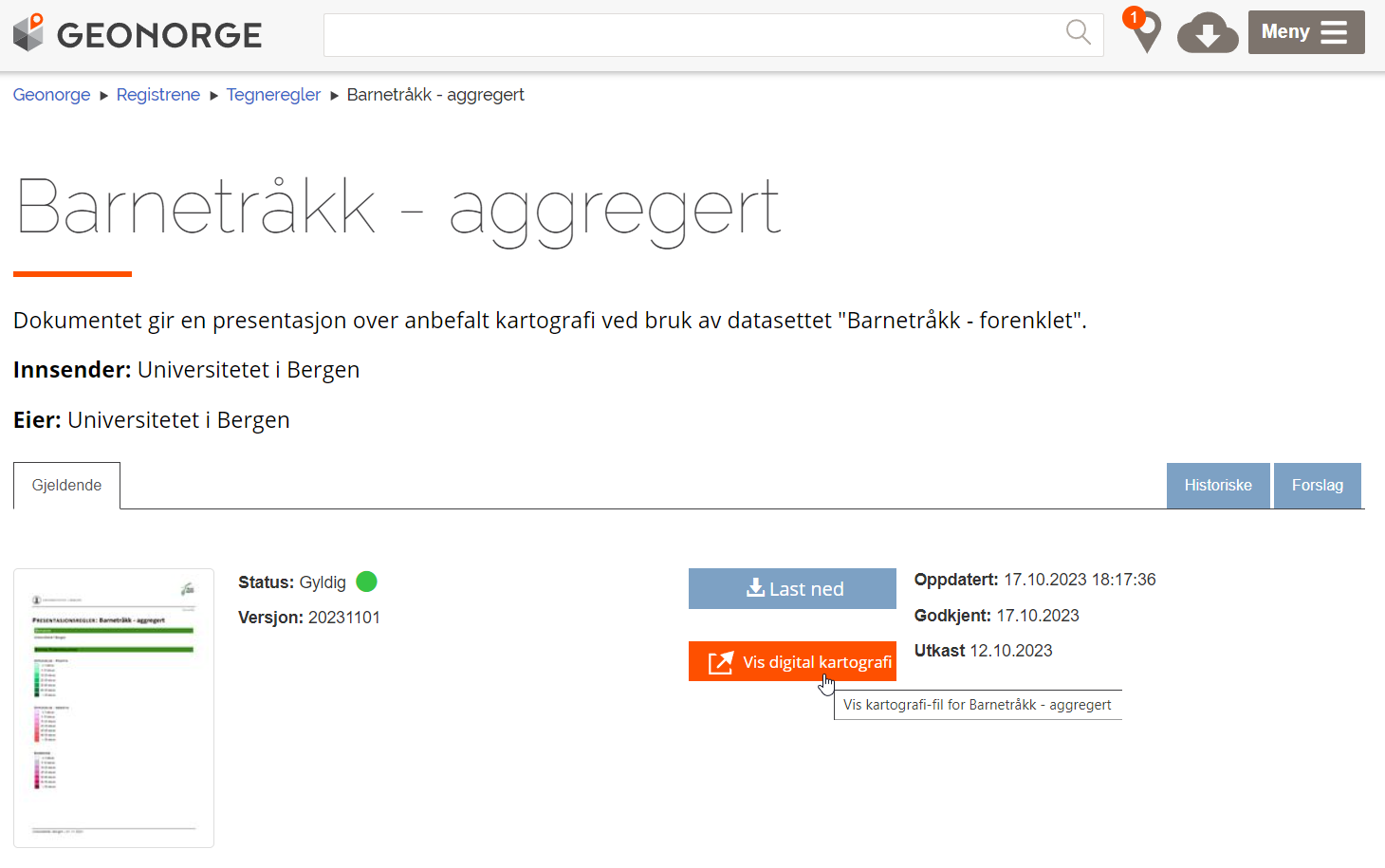

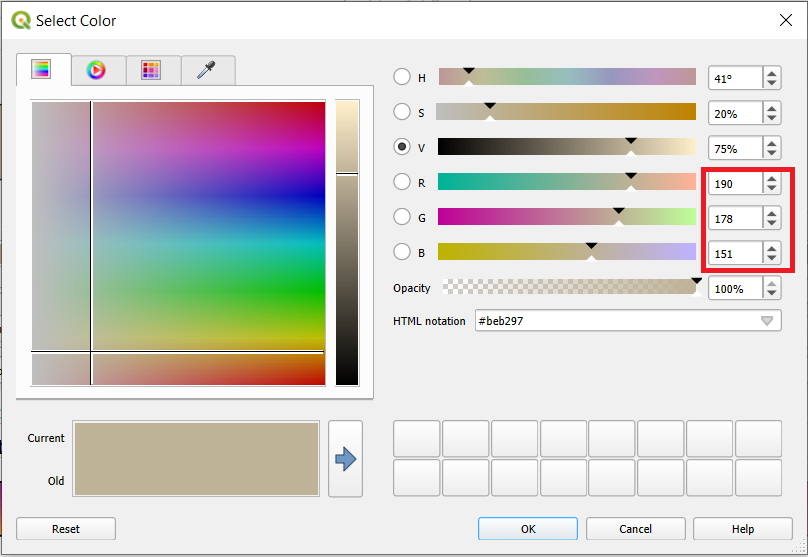

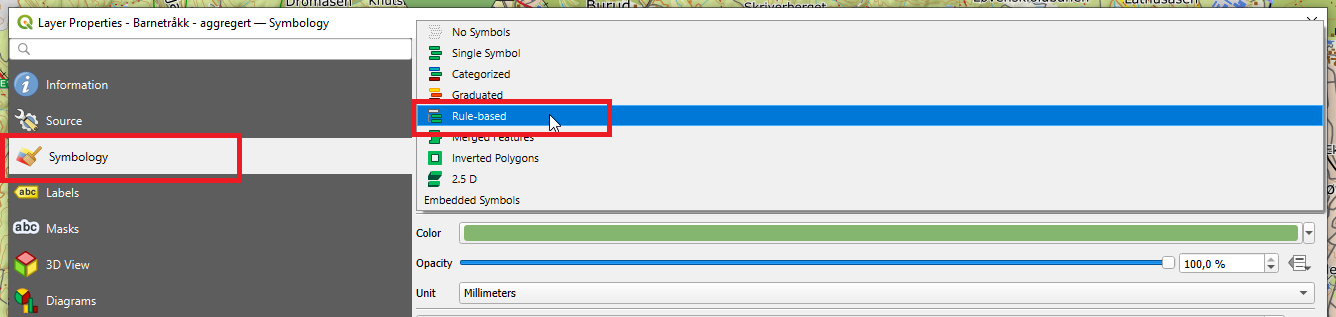

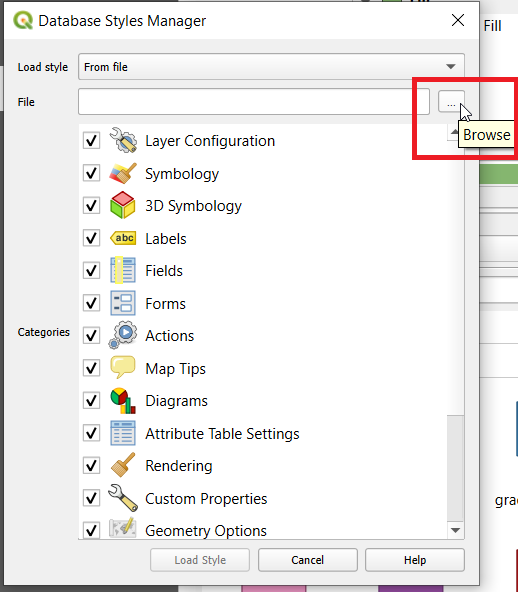

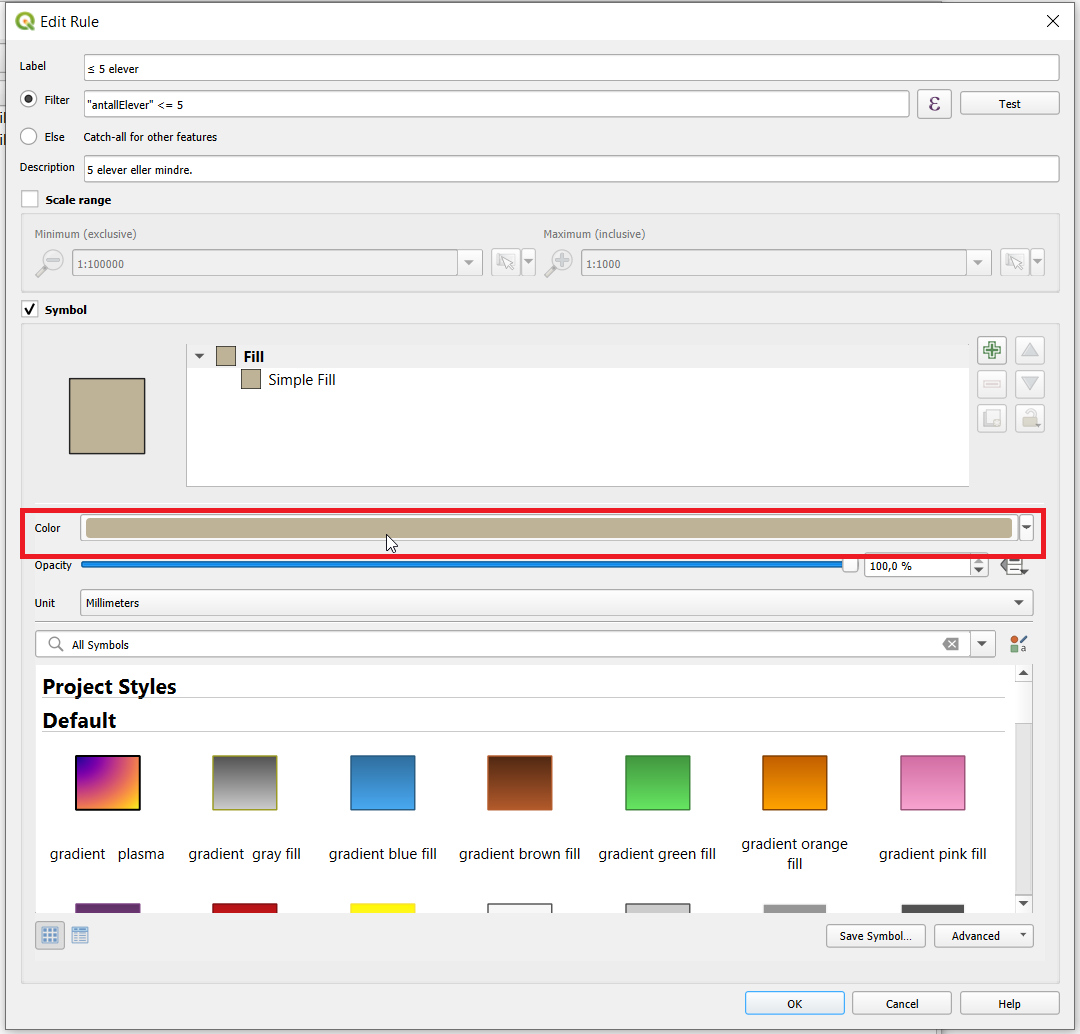

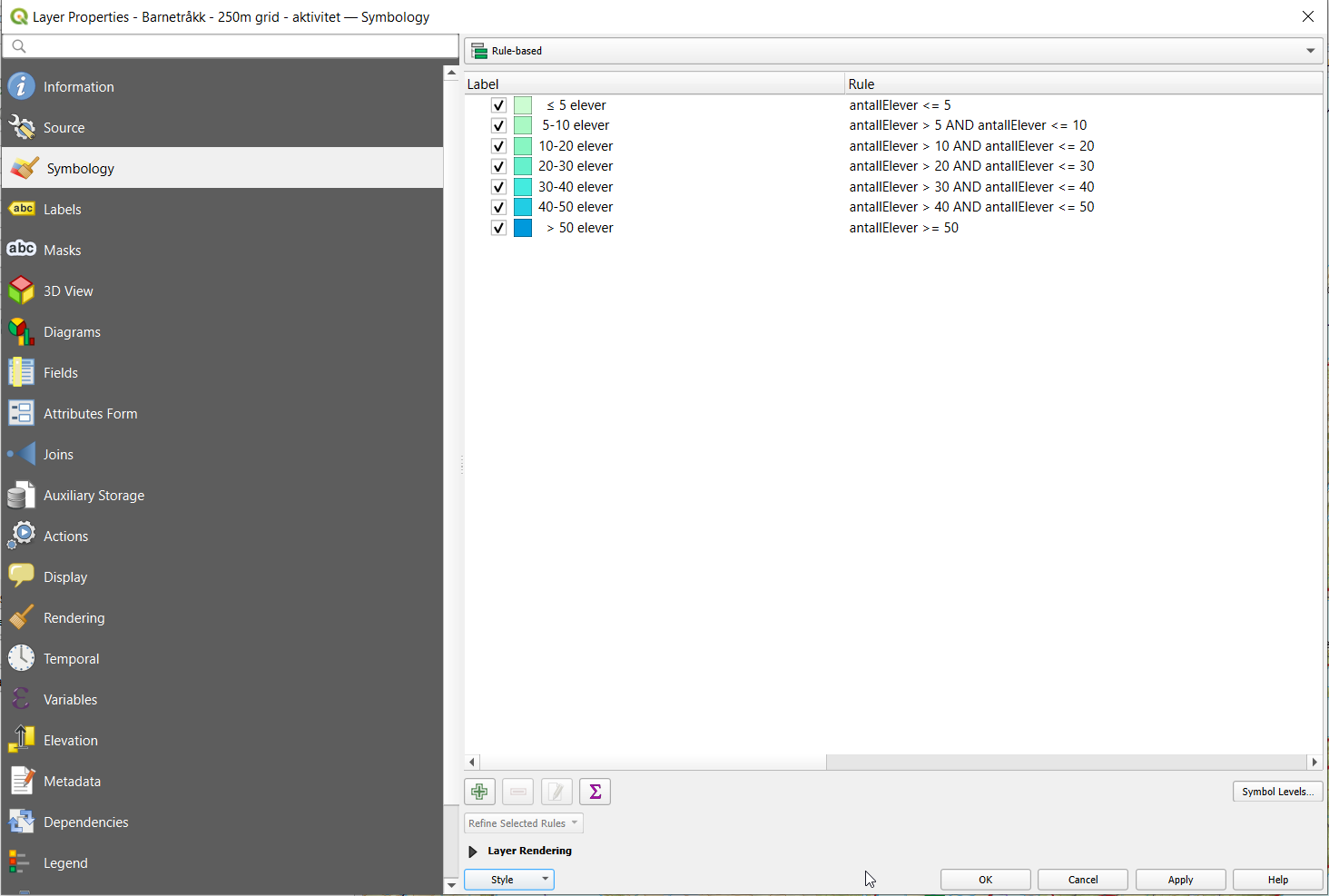

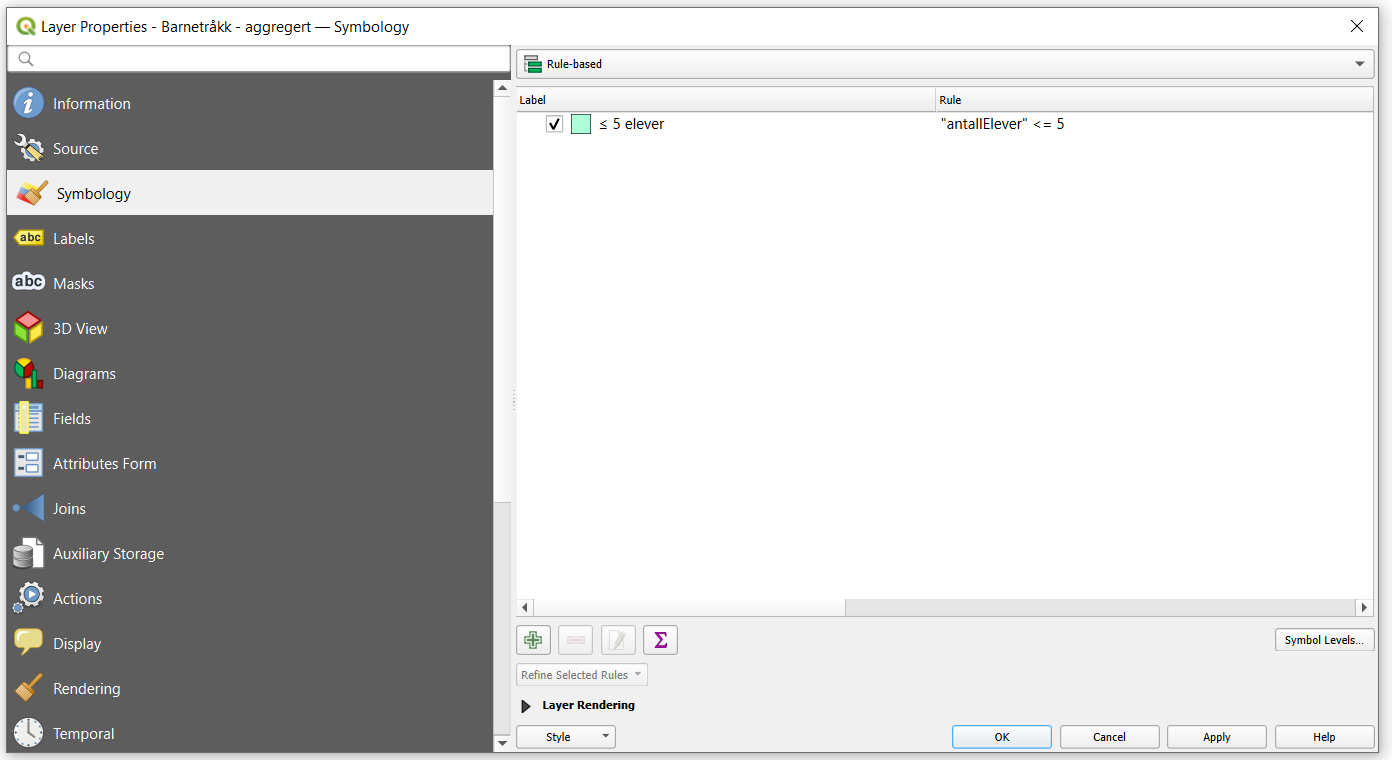

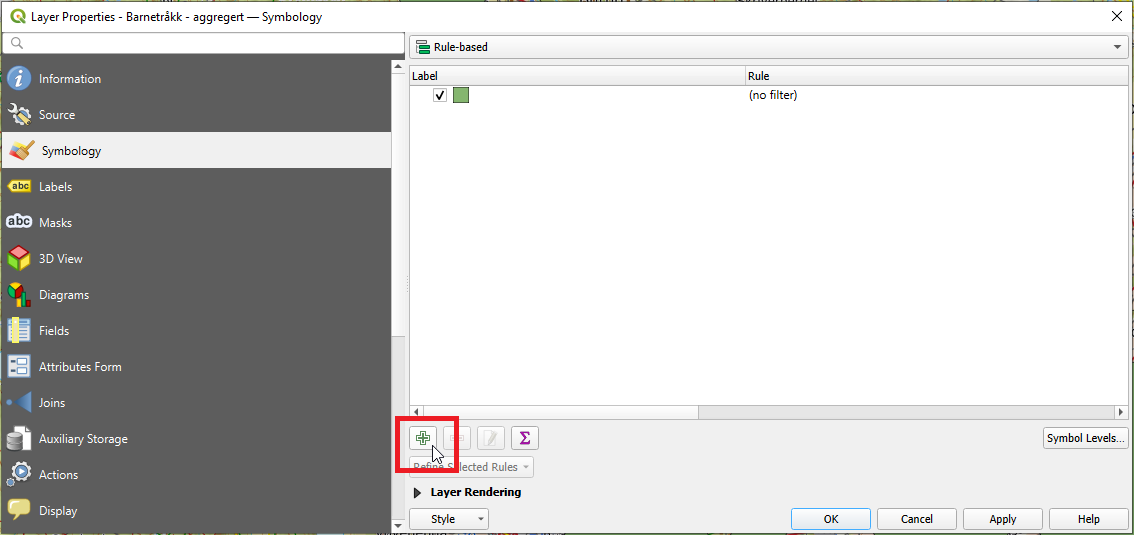

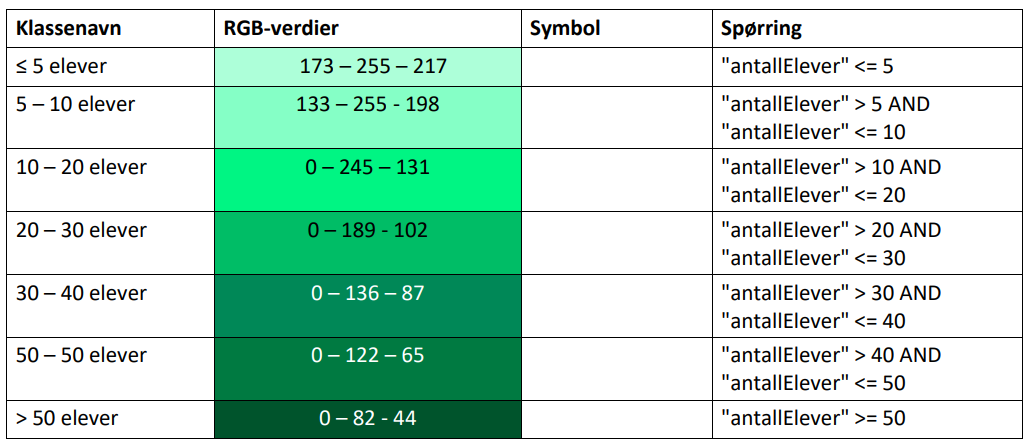

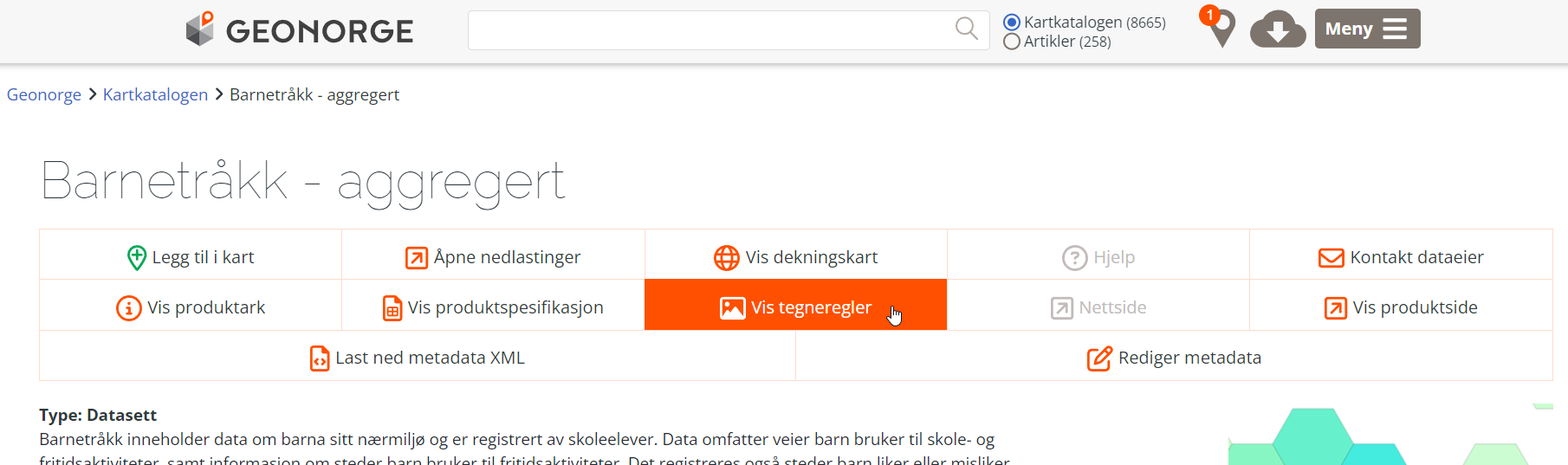

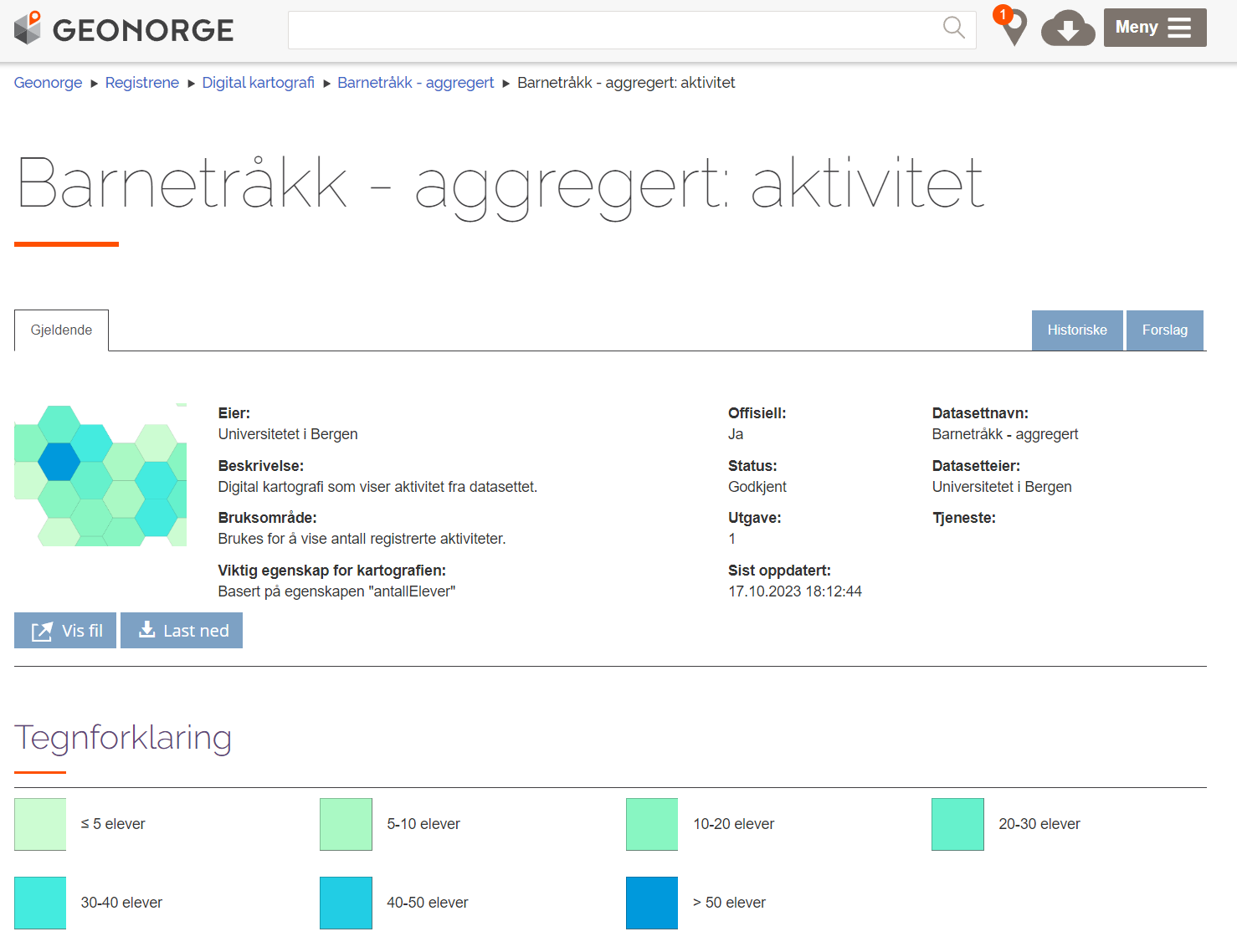

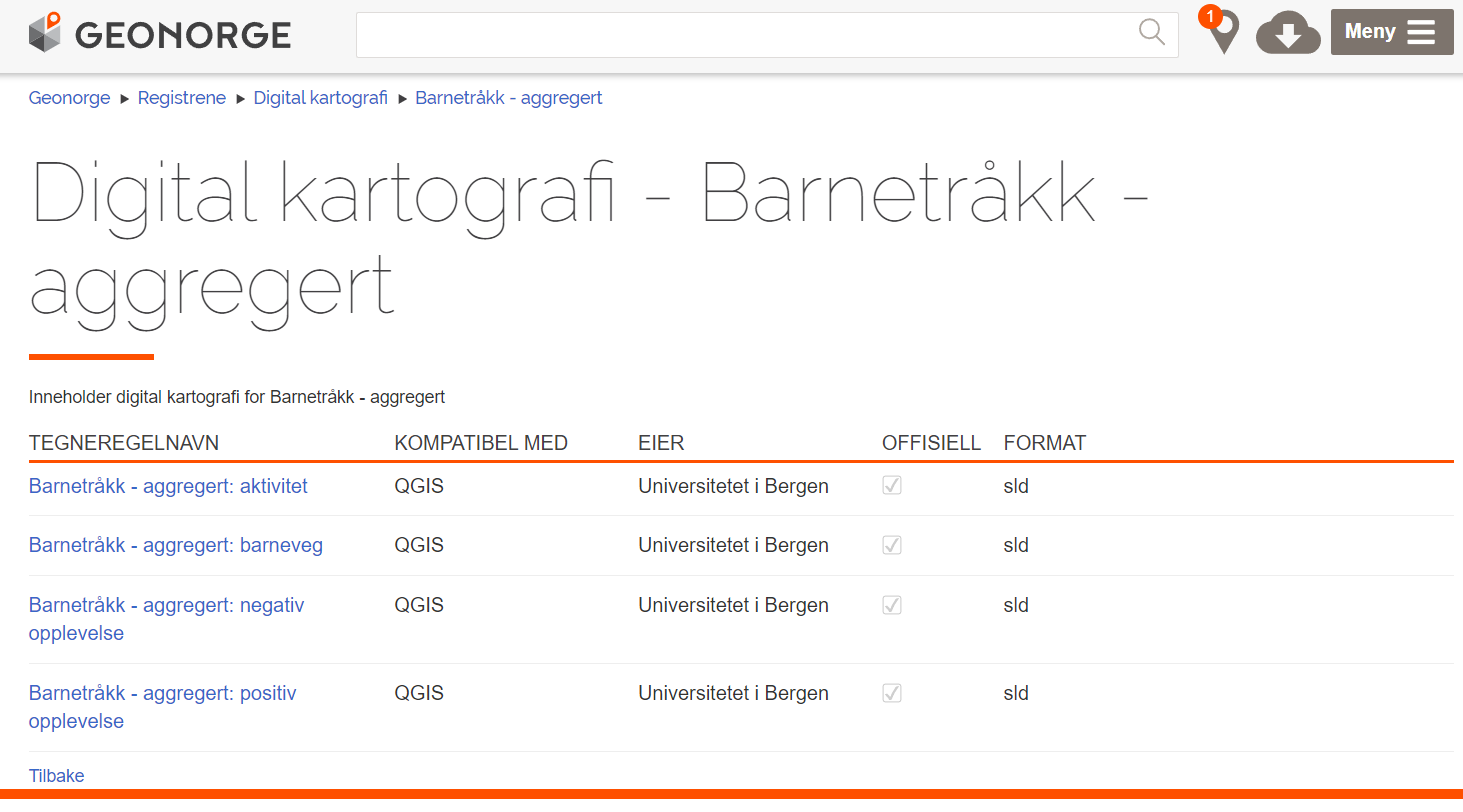

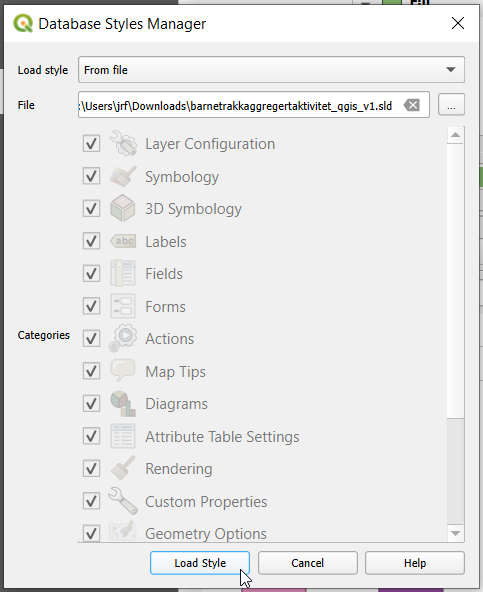

I Geonorge ligger det ferdige tegneregler som viser hvordan datasettet kan symboliseres. Man vil også finne digitale kartografifiler som SLD, som kan brukes i QGIS. Du kan også lage dine egen symbologi, som forklart i Sette tegneregler manuelt

Spørringer er et nyttigverktøy og metode for å hente ut deler av et datasett som man skal analysere. Det kan være gunstig å både før og etter en analyse, avhengig av resultatet man er ute etter.

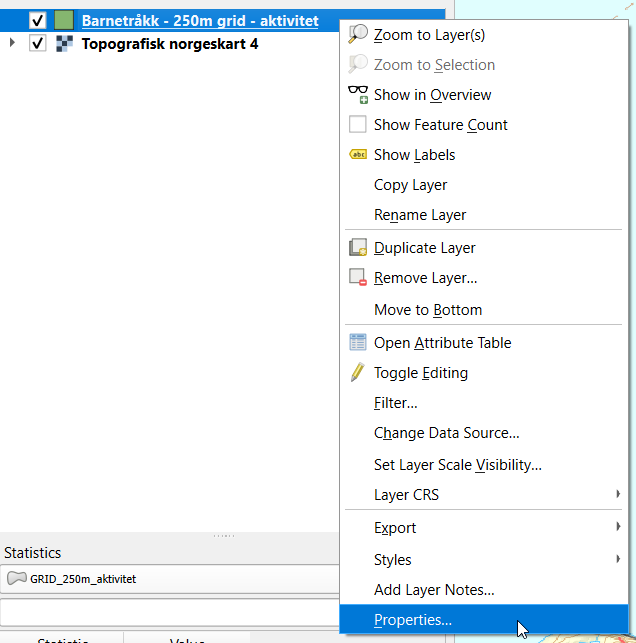

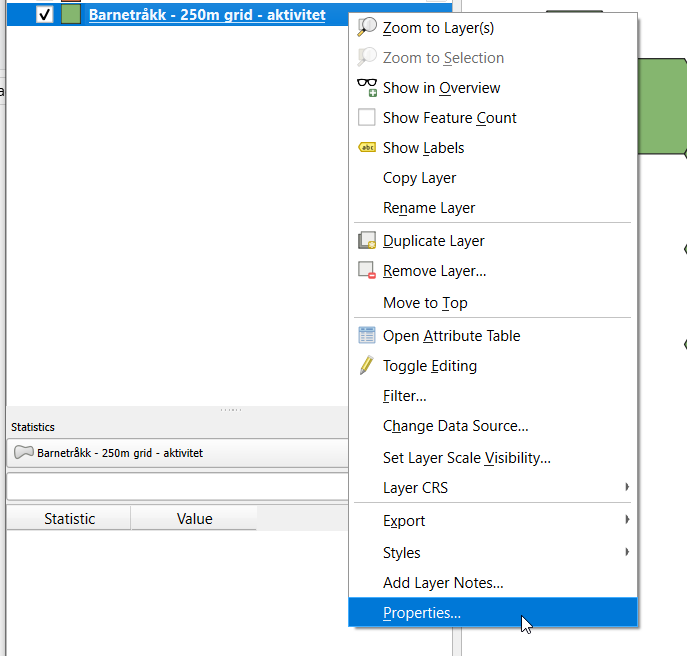

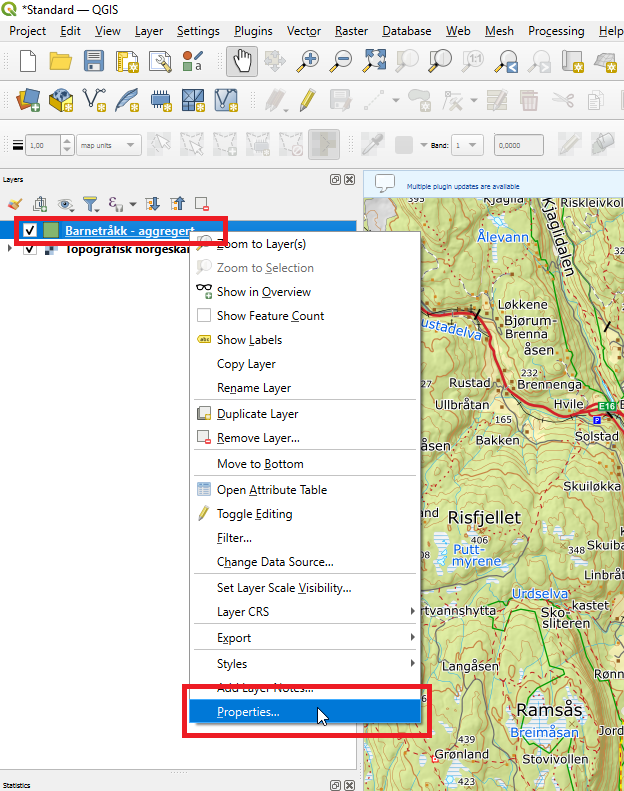

Ønsker man eksempelvis å gjøre en spørring på aktiviteter som inkluderer ballspill kan dette velges ved en spørring. Det gjør man ved å høyreklikke på det aktuelle datasettet i lagvinduet i QGIS og velge properties.

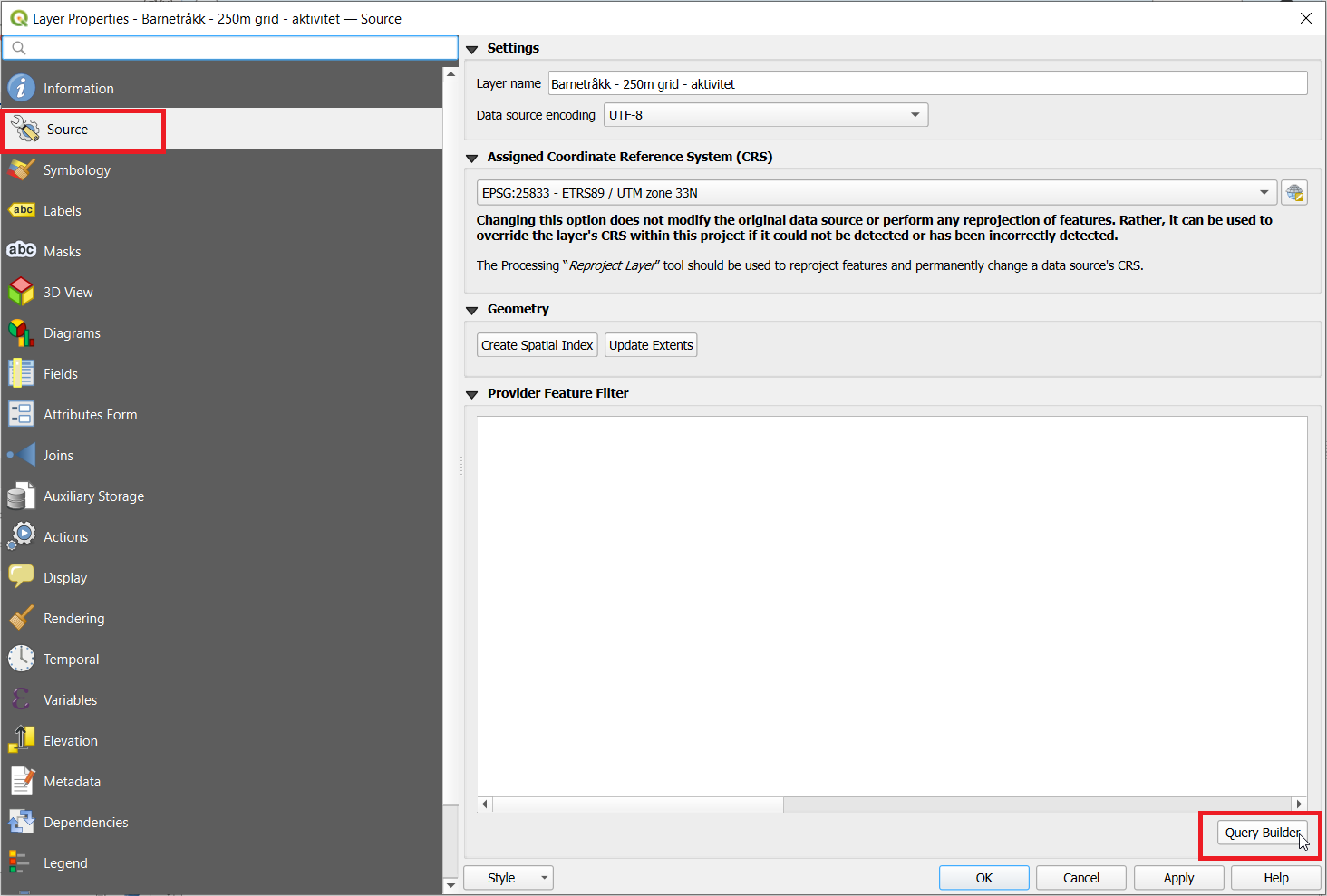

Velg deretter Source og Query Builder

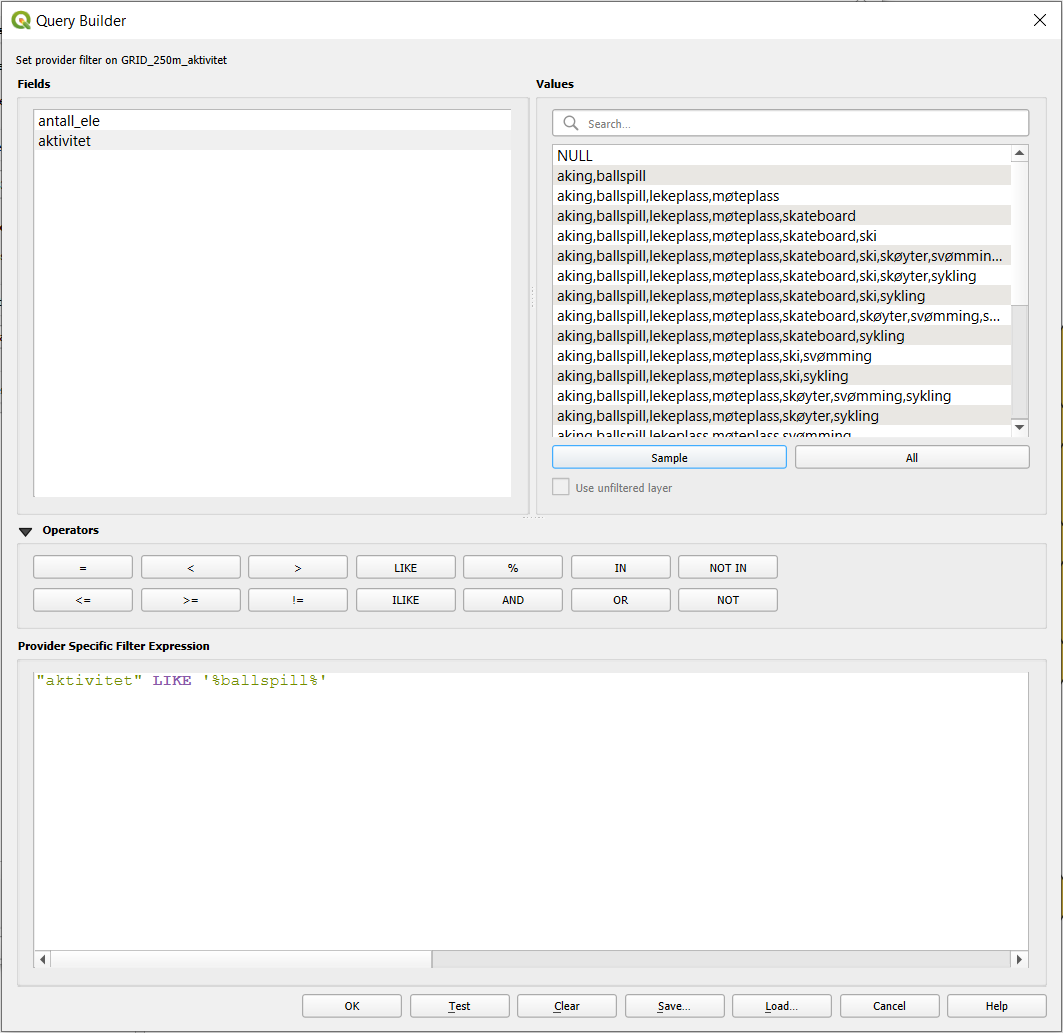

Dette åpner et verktøy som kan hjelpe oss med å bygge spørringer. I dette eksempelet ønsker vi å hente aktiviteten ballspill. Dobbeltrykk på aktivitet i Fields. Dette legger aktivitet til i spørringen. Vi trenger et operatør for å si om vi skal finne kun registreringer med ballspill, eller registreringer som har ballspill i tillegg til andre aktiviteter. Dette gjør vi ved å skrive eller trykke LIKE. Deretter skriver vi inn aktiviteten ballspill mellom apostrof. I tillegg legger vi på et prosenttegn foran og bak ballspill. Dette gjør vi for å velge registeringer som kan ha andre aktiviteter før og etter ballspill i egenskapene. Spørringen vil nå se ut som dette:

I Query Builder er det nyttig å kunne se eksempler eller alle verdier av et egenskapsfelt. Dette kan man gjøre ved å trykke på egenskapen i Fields, eksempelvis aktivitet og deretter trykke på sample.

Det er også nyttig å kunne teste spørringen. Ved å trykke på knappen Test vil spørringen testes og man vil kunne se hvor mange objekter spørringen omfatter.

Trykk OK for å gå ut av Query Builder og bruke spørringen som er skrevet inn.

Les mer om operatører i spørringer her: https://www.w3schools.com/sql/sql_operators.asp

Man kan bruke spørringer for å hente ut informasjon fra datasettet. Man kan eksempelvis gjøre spørringer for å hente ut:

En bufferanalye er en metode for å lage en sone med en bestemt radius fra et objekt og kan være nyttig i en rekke sammenhenger. Ofte brukes bufferanalyser som et steg i andre analyser.

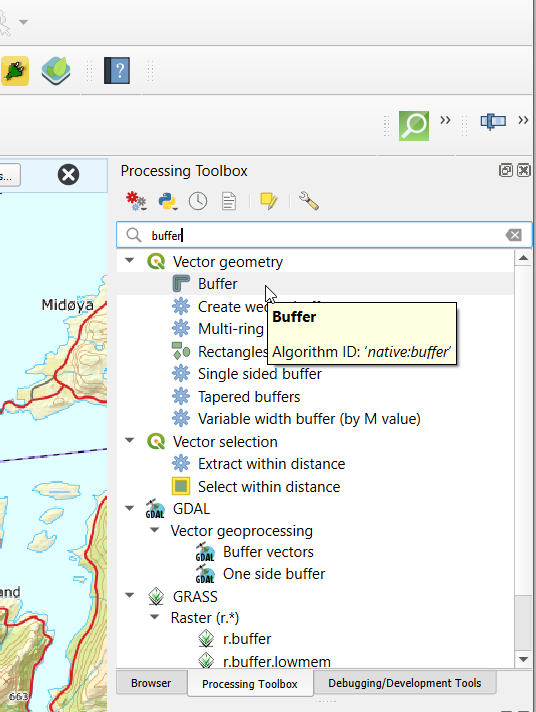

For å utføre en bufferanalyse i QGIS må man ha et datasett man ønsker å lage en buffer for. Man benytter verktøyet Buffer som man eksempelvis kan finne ved å søke i verktøyboksen i QGIS og velge Buffer.

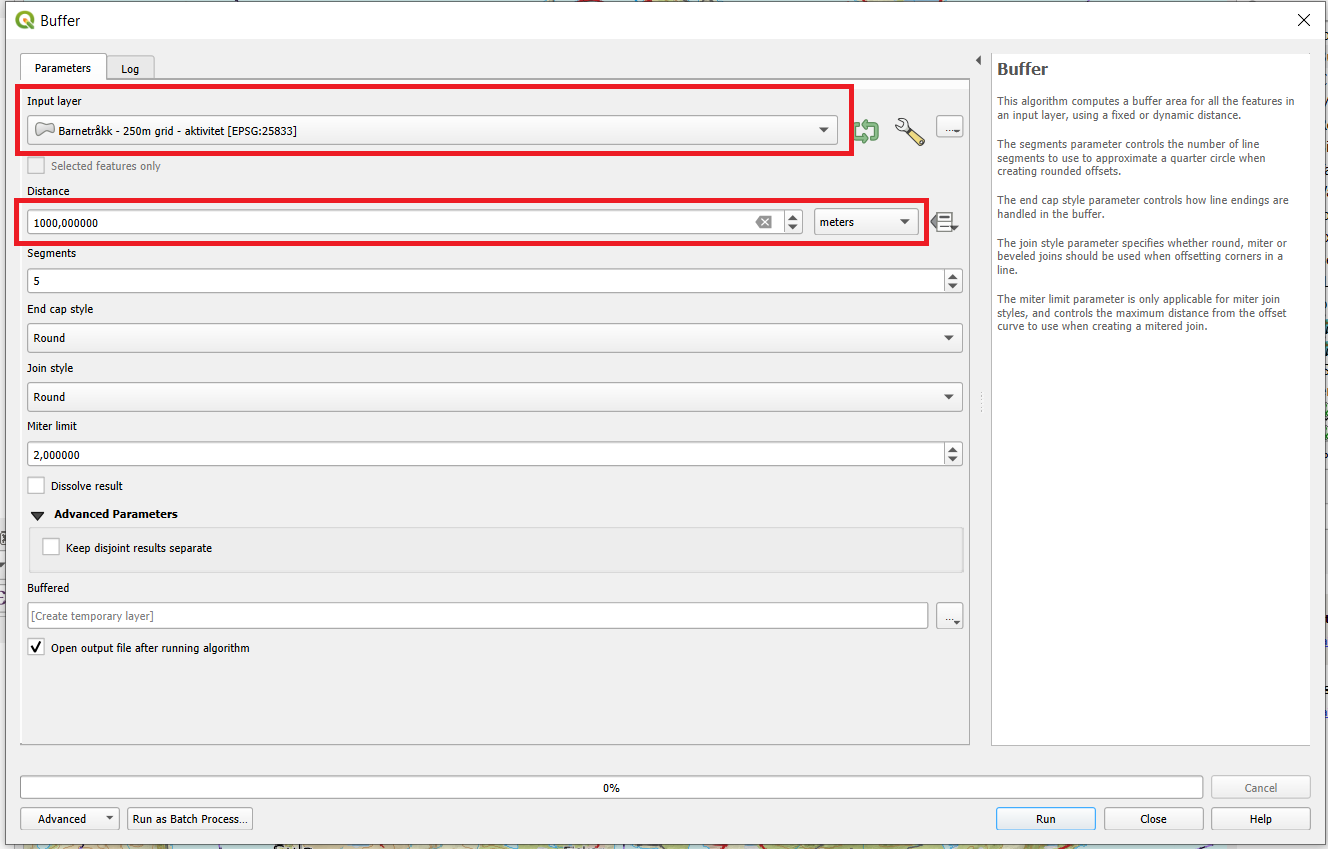

Velg datasettet det skal gjøres buffer på i feltet Input Layer og ønskelig distanse i feltet Distance. Pass på at riktig enhet er gitt, eksempelvis meter. Trykk deretter på Run for å kjøre analysen, som vil gi et nytt datasett i lagvisningen med den angitte bufferen.

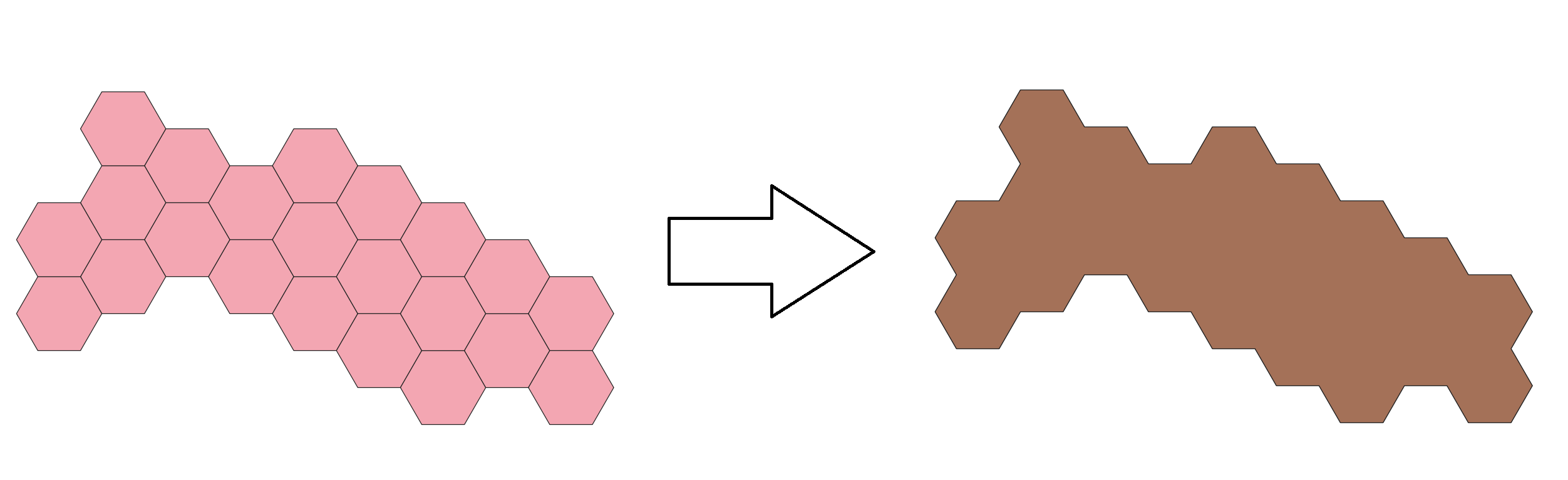

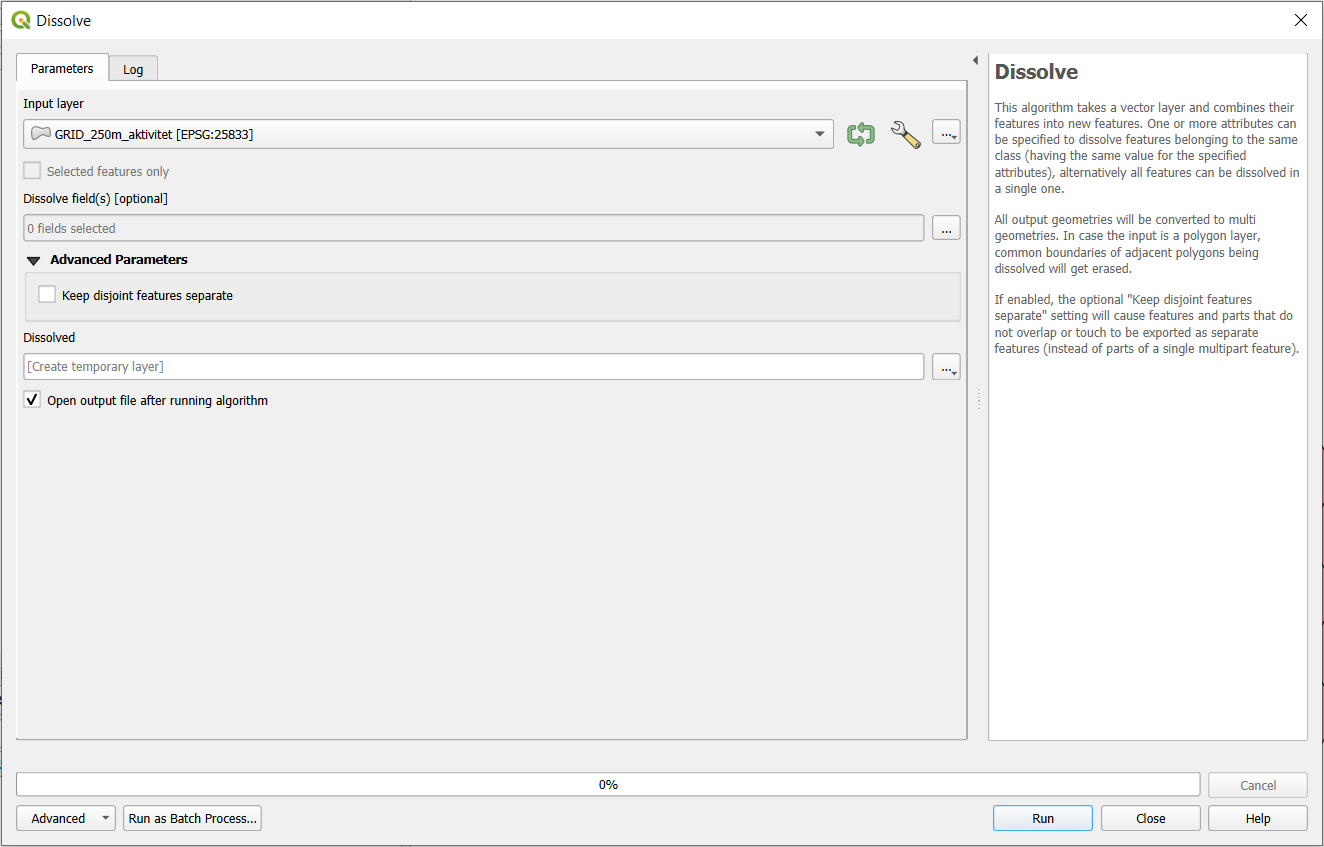

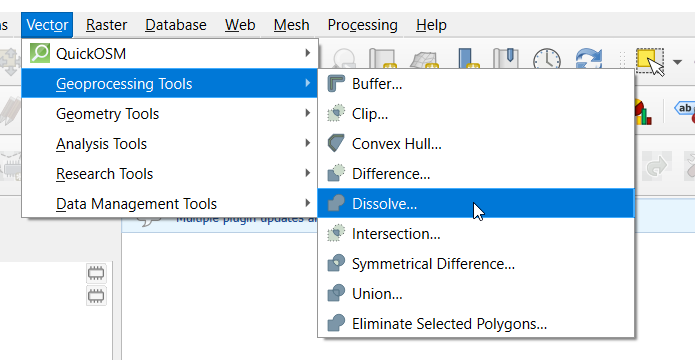

Å løse opp (Dissolve) er en operasjon som kan være nødvendig å gjøre som et steg av en analyse. Dette gjøres ved å bruke verktøyet Dissolve. Det finner man i verktøyvinduet i QGIS i gruppen Vector geometry eller ved å velge Vector fra den øverste verktøylinjen og deretter Geoprocessing Tools og Dissolve

I verktøyet velger du ønsket datasett i feltet Input layer. Er det spesielle egenskaper det er ønskelig å slå sammen datasettet på, kan dette velges i feltes Dissolve field(s). Trykk Run for å kjøre verktøyet.

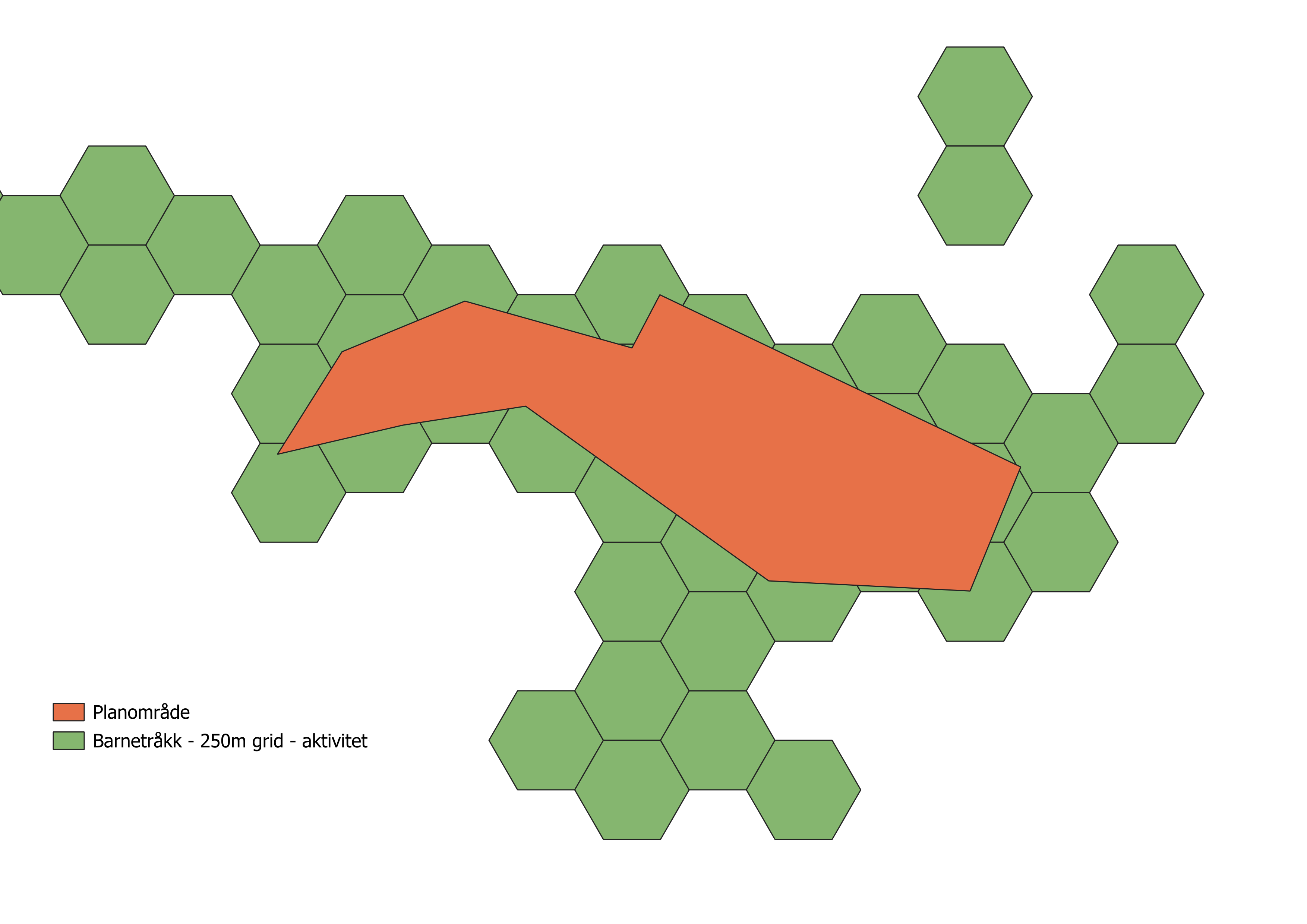

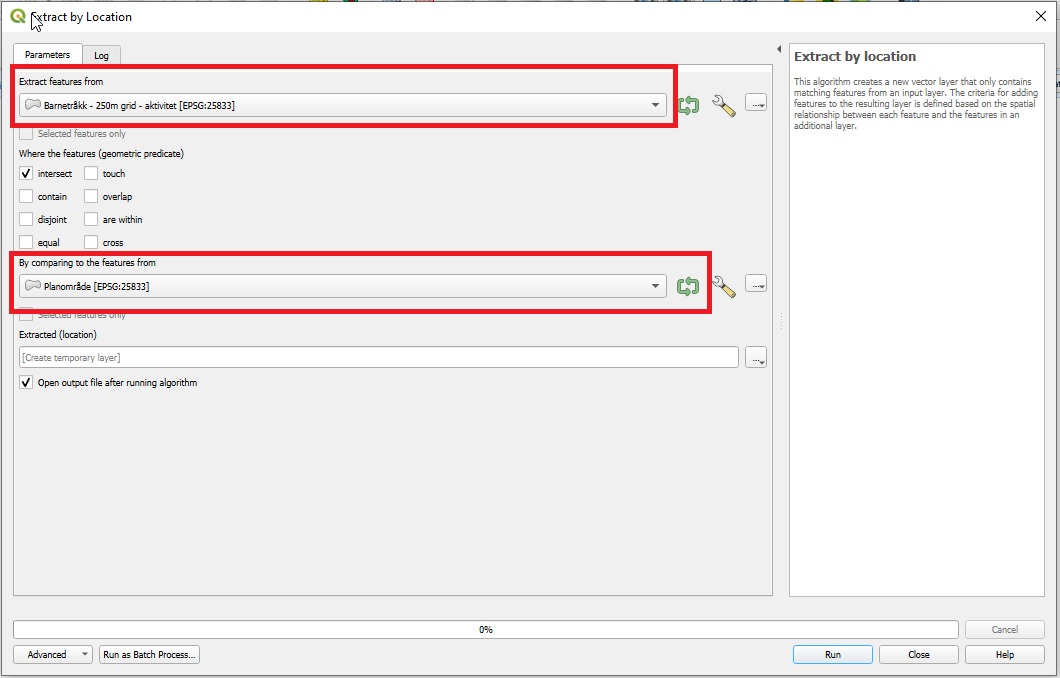

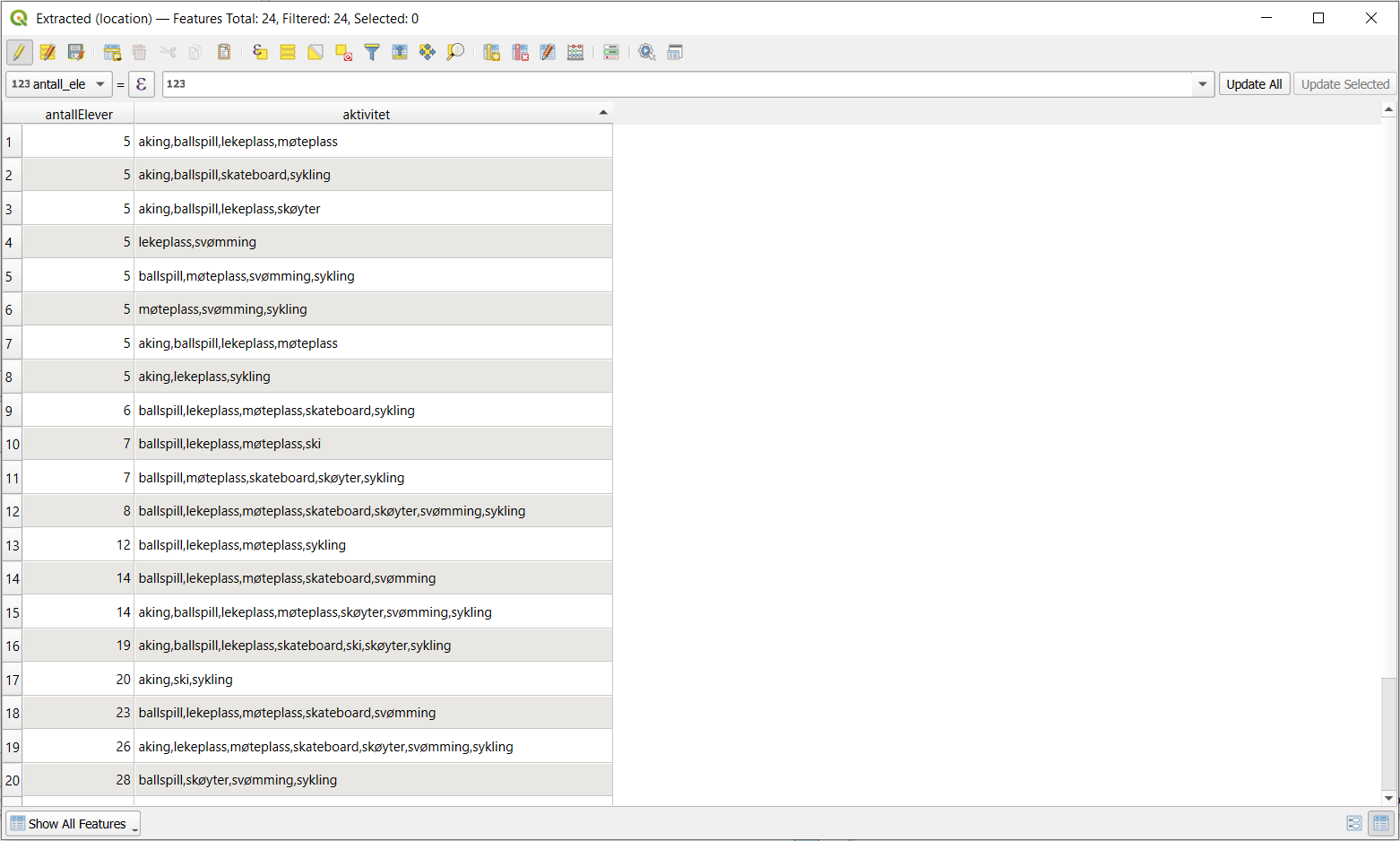

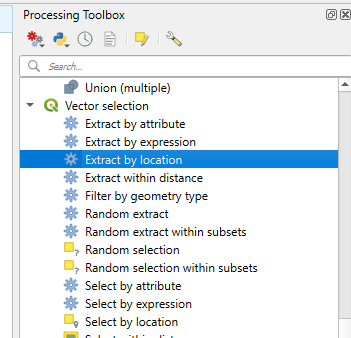

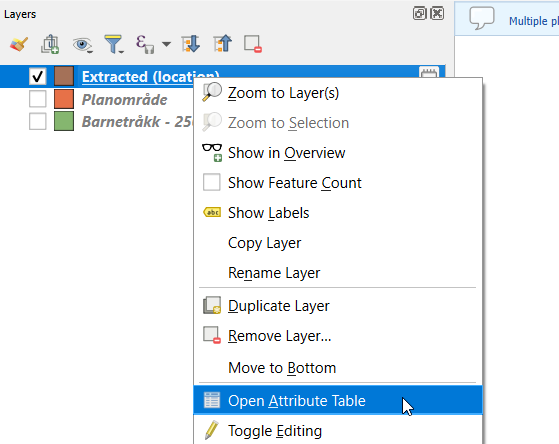

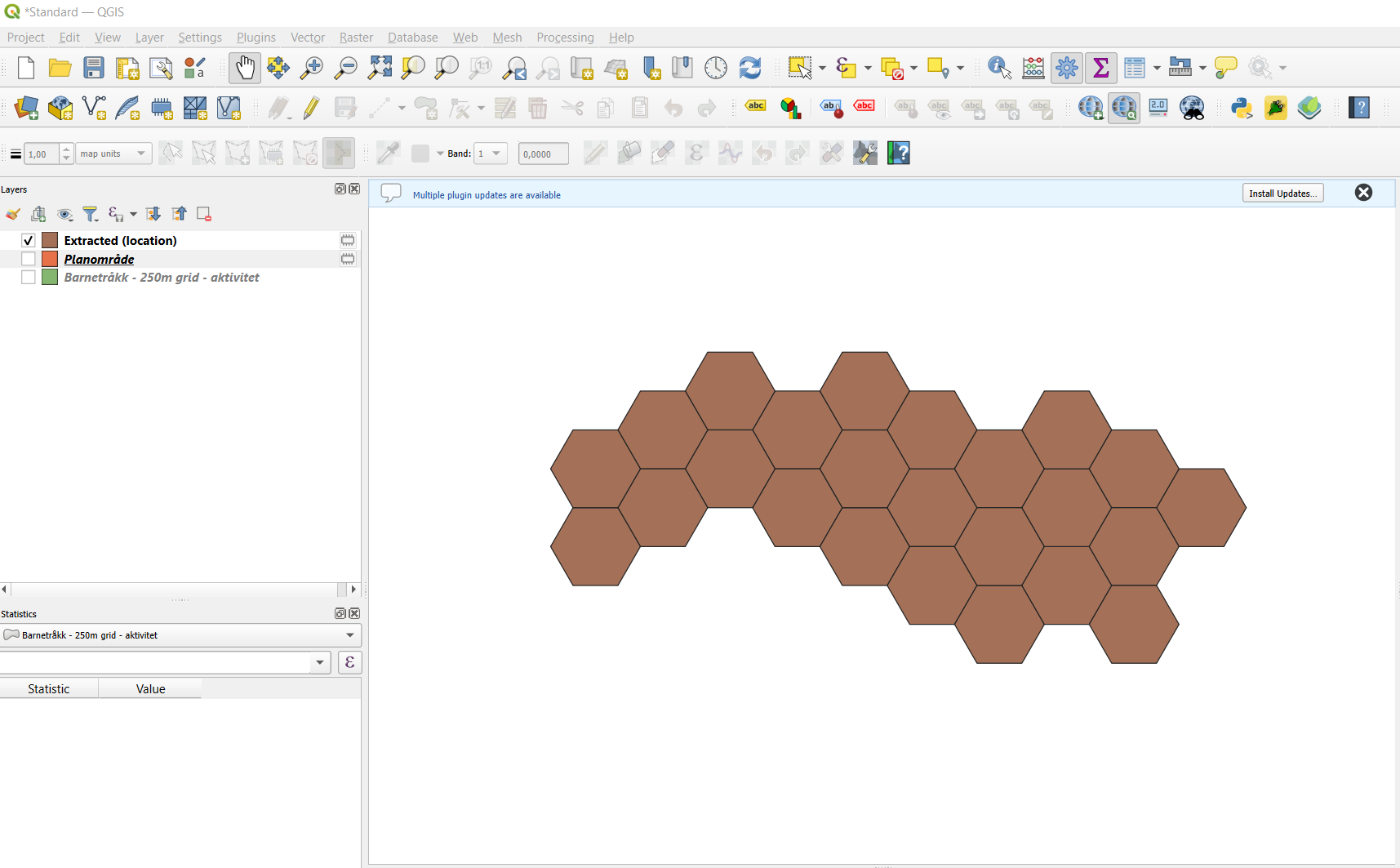

En overlappingsanalyse er en analyse hvor man undersøker om objekter overlapper. Det er mulig å sjekke om det overlapper helt, eller om de overlapper noe.

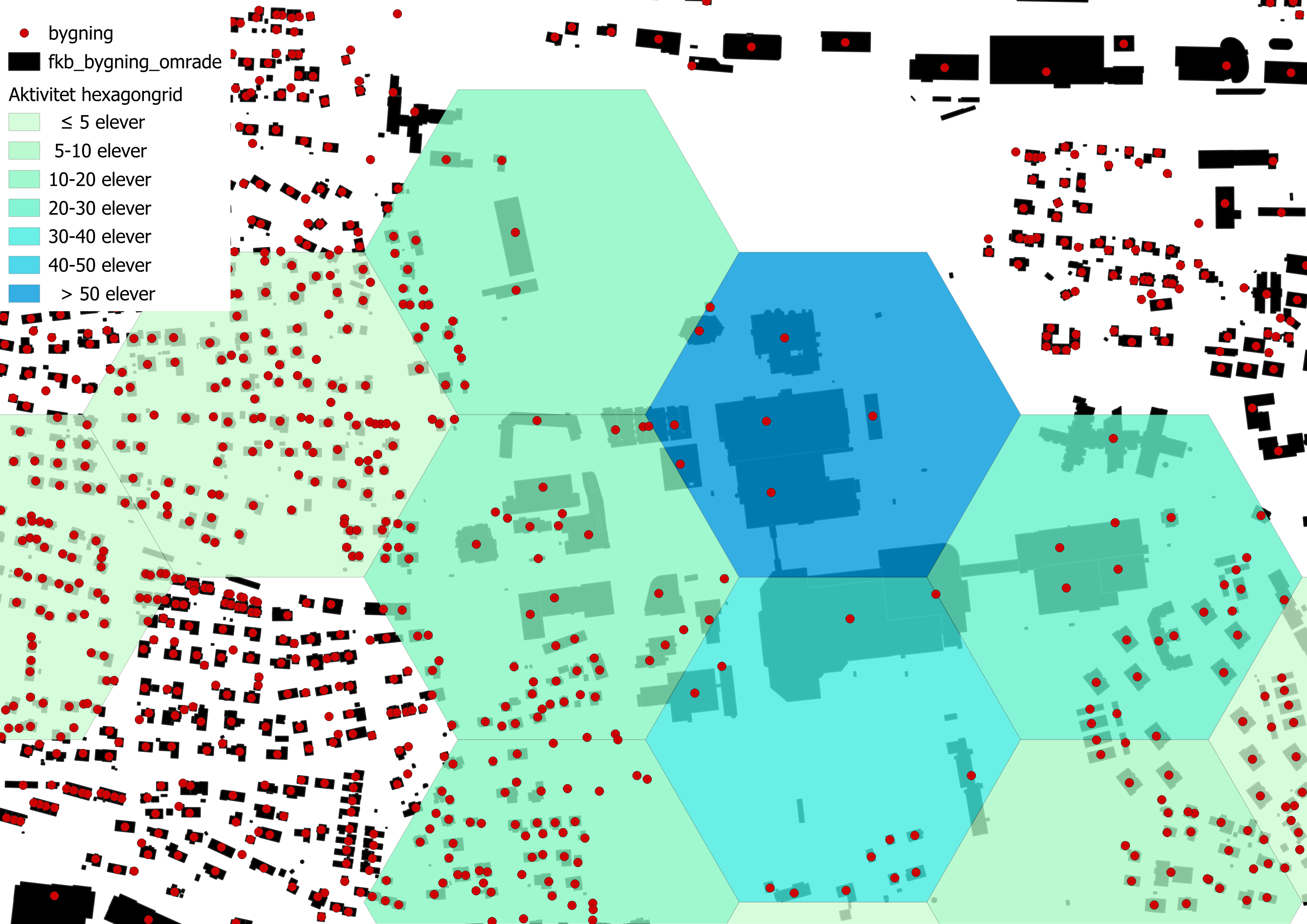

En analyse med utgangspunkt i aggregerte barnetråkkdata kan være å finne ut hvor barn oppholder seg og hvilke aktiviteter de utfører der de oppholder seg. Vi kan eksempelvis bruke aggregerte data og analysere disse mot bygnings- eller arealbruksdata.

I dette eksempelet brukes følgende data:

I tillegg brukes FKB-bygning som bakgrunn for å vise bygningsomriss. Dette datasettet kan også brukes på lik linje som Matrikkelen - bygningspunkt da det inneholder en del av den samme informasjonen.

Det er nå ønskelig å finne ut hvilke bygninger som er innenfor ruten i kartvinduet med mest aktivitet.

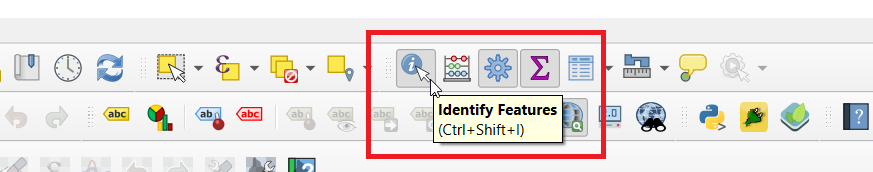

Først lages en spørring for å velge ut de aktuelle hexagonene. I dette eksempelet brukes én rute. Spørringen baserer seg på rutens ID. For å finne denne kan jeg trykke på ruten med identifiseringsvertkøyet som finnes i verktøylinjen i QGIS.

Spørringen for å velge den aktuelle ruten ser slik ut:

Her er fid objektets ID, som i dette tilfellet er 46. Se kapittel 6.1.1 Spørringer for hvor og hvordan spørringer settes opp.

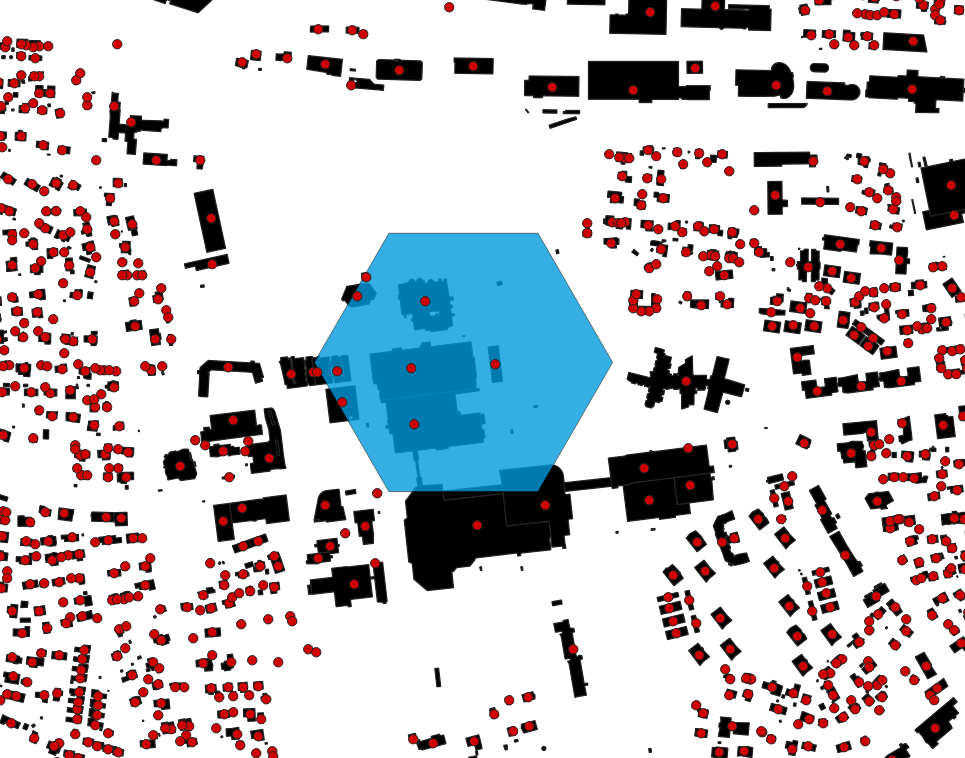

Det er nå kun den valgte ruten som vises i kartet, i tillegg til bygningspunkt. I bakgrunnen vises også bygningsomriss.

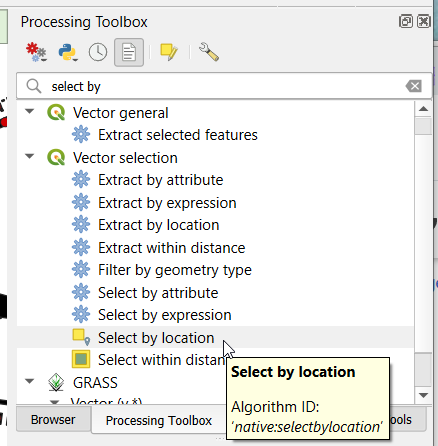

For å finne ut hvilke bygg som ligger innenfor ruten velger, skal jeg velge bygningspunkt innenfor ruten. Dette gjøres ved hjelp av verktøyet Select by Location som finnes i vertkøyvinduet under gruppen Vector selection

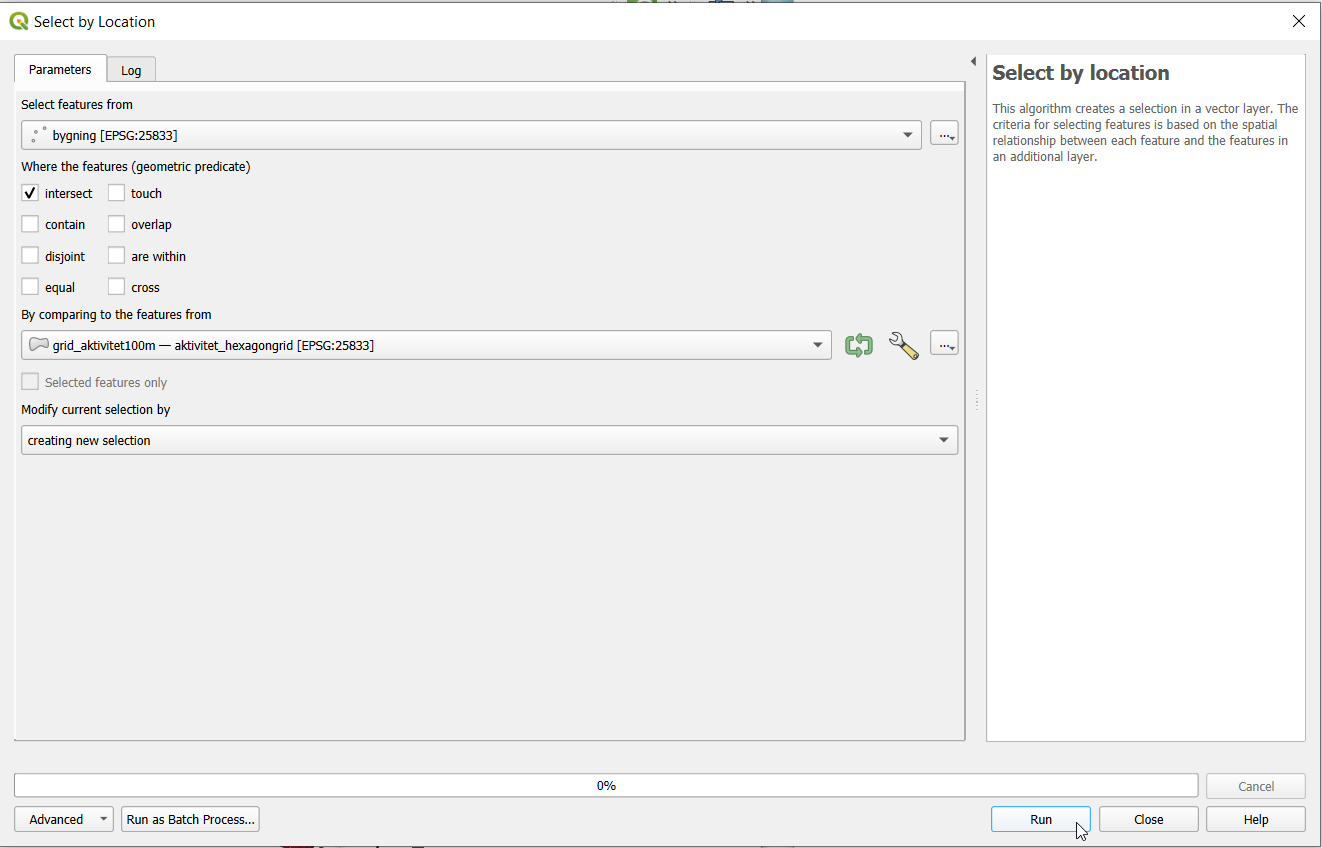

I verktøyet Select by Location velges bygningspunkter i feltet Select features from. I feltet By comparing to the features from velges gridrutenettet. Trykk på Run for å kjøre verktøyet.

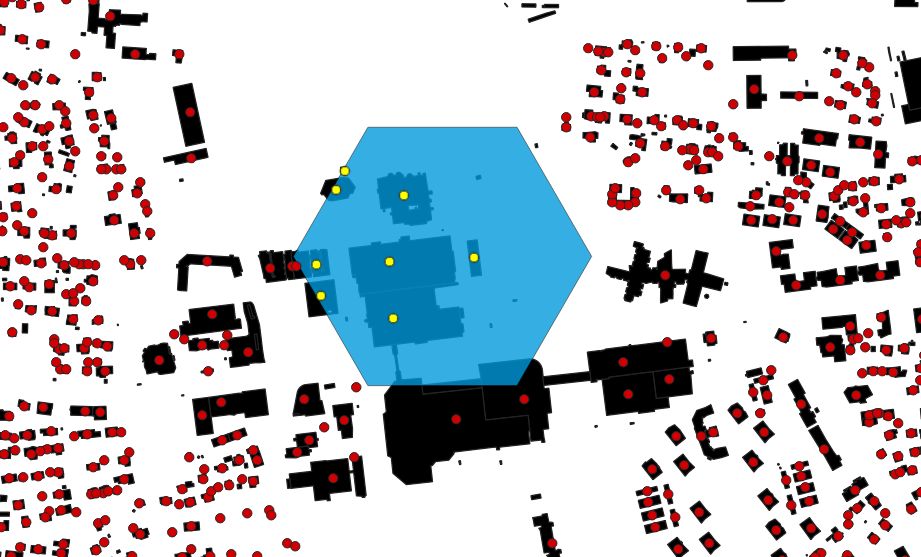

Resultatet viser valgte bygningspunkt innenfor rutenettet, som vises som gule prikker.

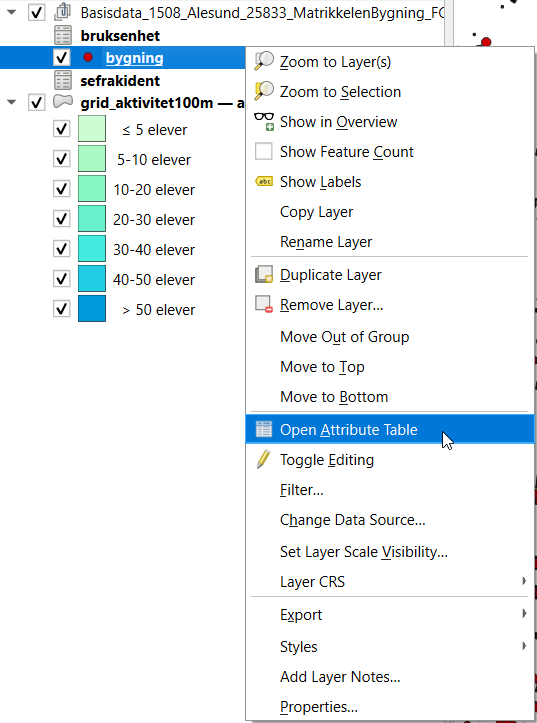

For å se nærmere på de valgte bygningspunktene kan man åpne attributtabellen for bygningspunkter.

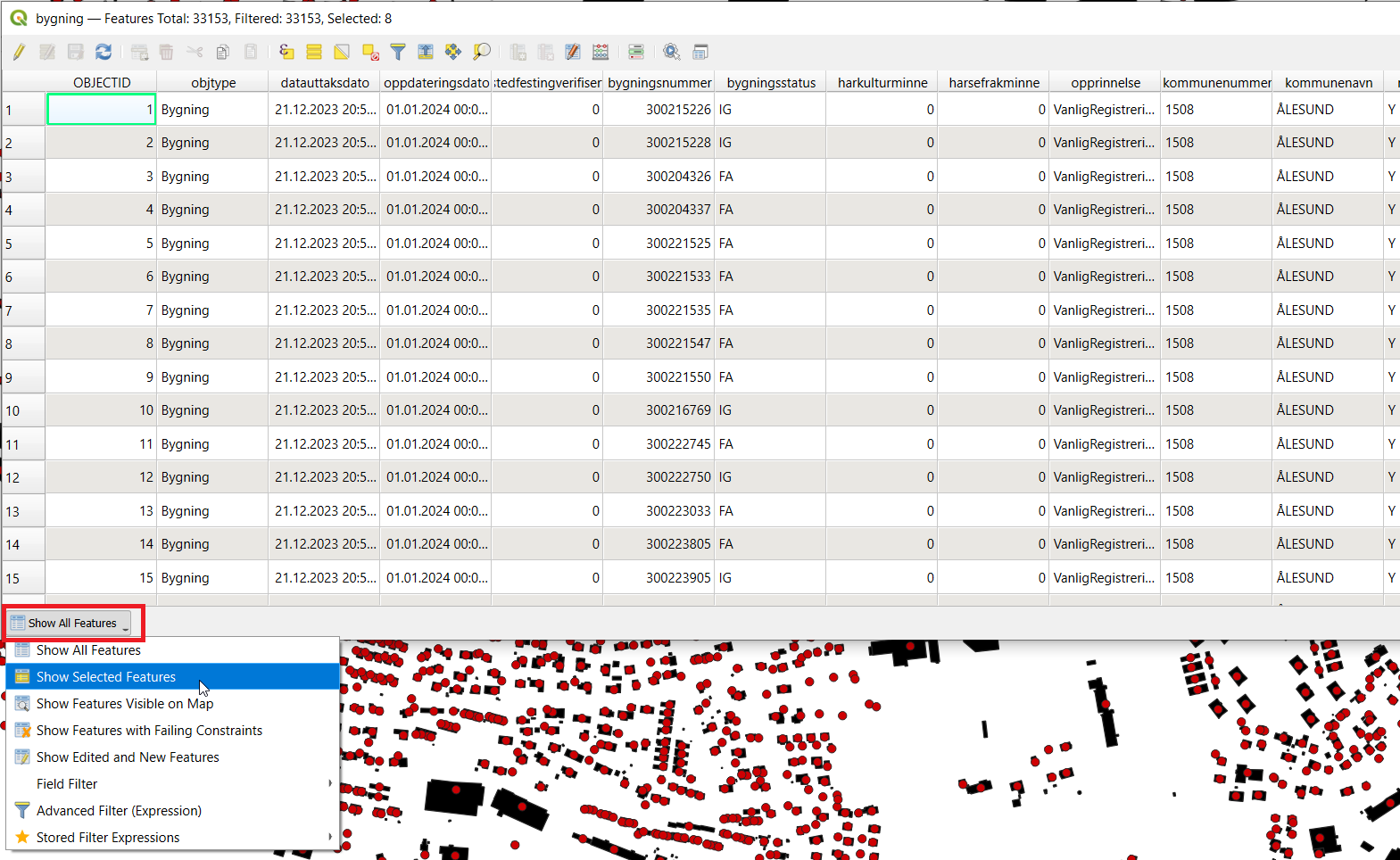

For å kun vise de valgte punktene trykker man på Show all Features og velger Show Selected Features.

Ser man nærmere på egenskapen bygningstype kan man se hvilke bygningstyper som ligger innenfor ruten. Kjenner man ikke bygningstypekodene kan man slå disse opp i kodelisten for bygningstyper i Geonorge.

Det er også mulig å laste ned bygningstypekodene som CSV-fil fra Geonorge og koble disse til datasettet.

Flere av de valgte bygingspunktene viser seg nå å være kodet som "Kjøpesenter, varehus, bygning som inneholder flere forskjellige butikker". Ser vi nærmere på egenskapene til ruten kan vi se at det i dette tilfellet er gjort mange registreringer (53), hvor de registrerte aktivitetene er lekeplass, møteplass, skateboard og svømming. Ut fra dette kan vi lese at dette er et sted mange barn oppholder seg, at det er et sted for å møtes, at det mulig finnes en lekeplass og svømmehall, i tillegg til at det benyttes skateboard i dette området.

I denne analysen bruker vi registreringer av negative opplevelser for å se om det finnes mønstre i dataene i et område og hva dette kan være knyttet til.

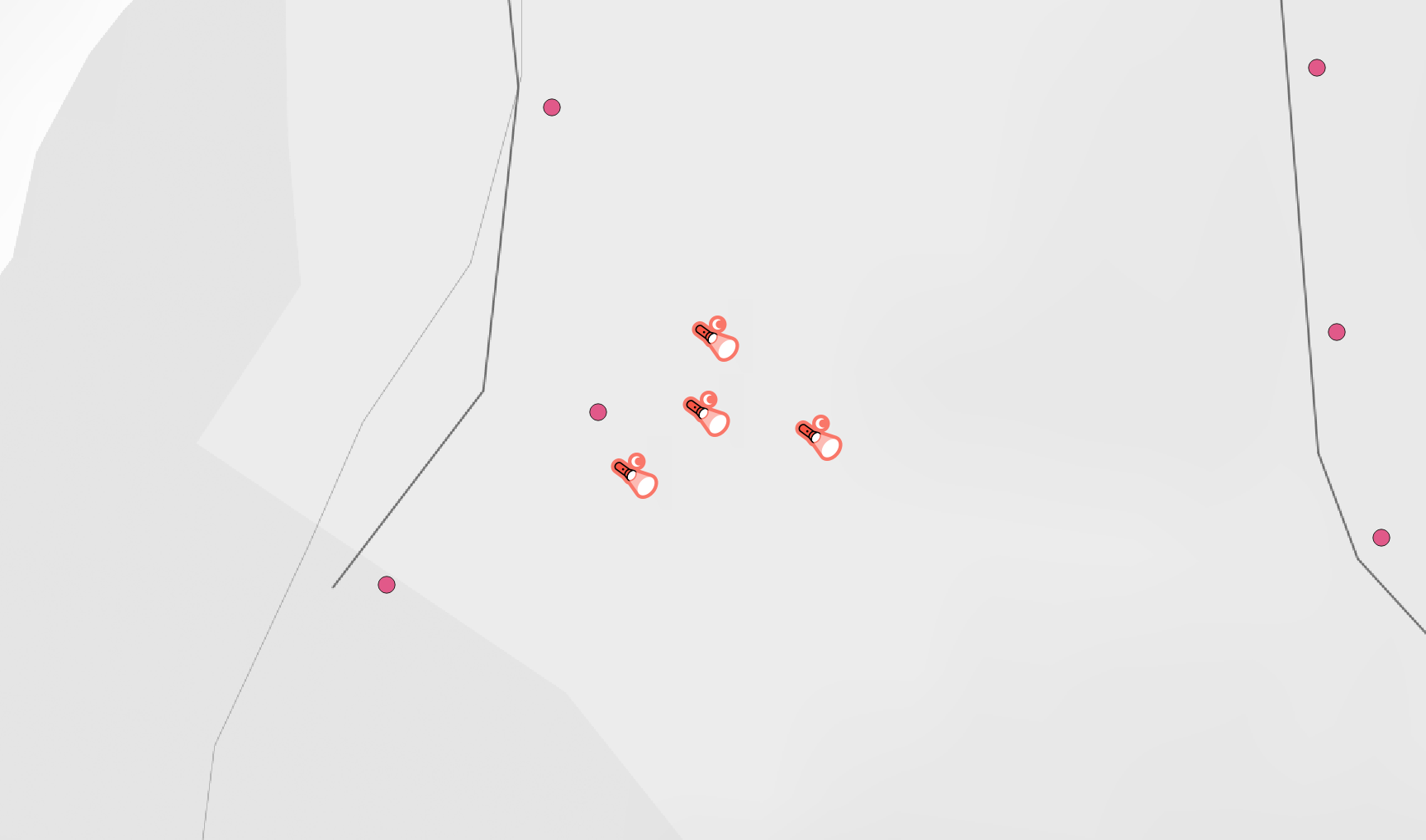

Ved å sammenstille flere datasett kan man hente ut verdifull informasjon. Eksempelvis kan registreringer med koden "mørkt" tilsi at et område er dårlig belyst. Inkluderer vi data om lyktestolper, her fra FKB-ledning, kan vi se at registreringene er i nærhet av en lyktestolpe. Det kan eksempelvis tyde på at lyktestolpen mangler lys, eller at plasseringen ikke er optimal.

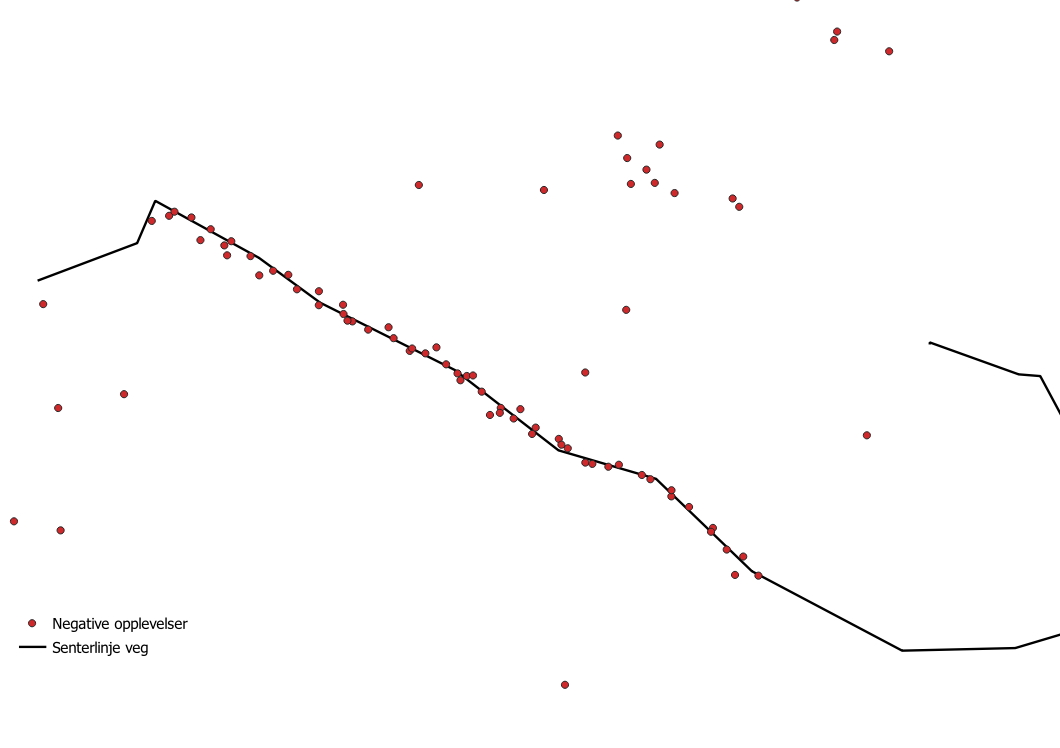

Et annet eksempel viser negative registreringer tilknyttet en vei. Kartet under viser registreringer gjort i nærhet av en veg.

For å finne ut hvilke negative opplevelser som er tilknyttet denne veistrekningen lager vi først en buffer på 6 mener til hver side for vegens senterlinje. Deretter velger vi registreringene innenfor bufferen.

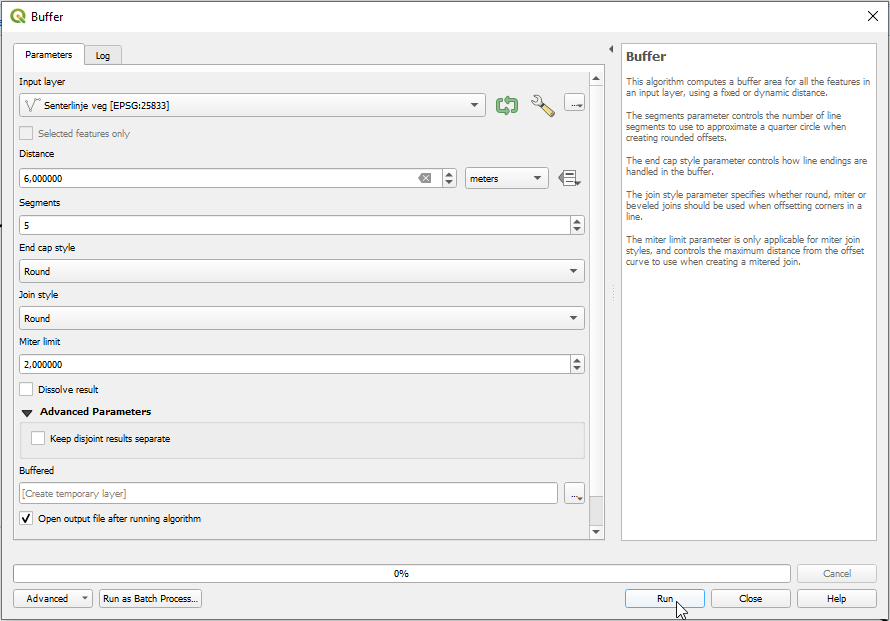

Først lages en buffer ved å bruke verktøyet "Buffer" som man finner i Processing toolbox. I verktøyet velger man laget som inneholder senterlinjen i feltet Input layer, setter Distance til 6 meter og trykker Run for å lage bufferen.

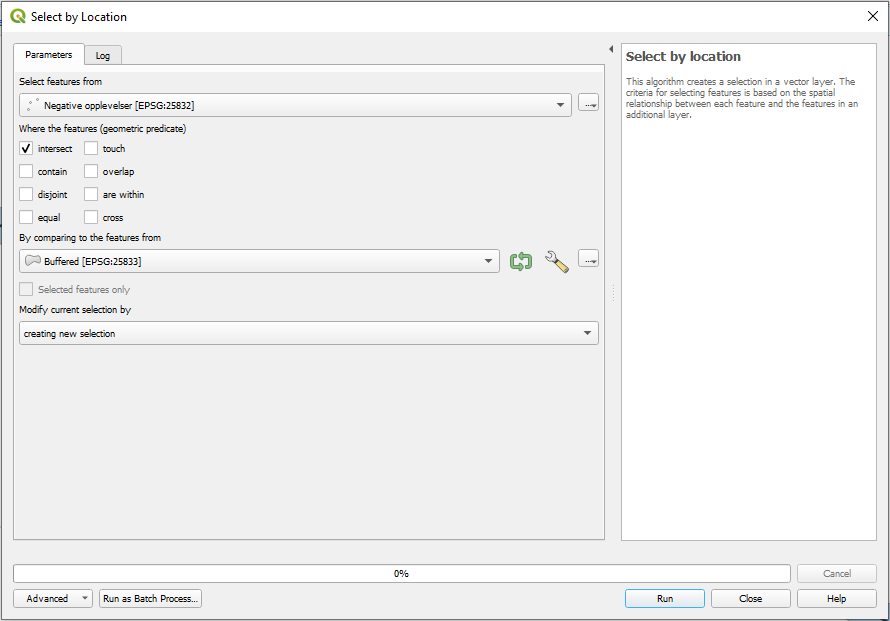

Verktøyet Select by location brukes deretter for å velge registreringene som ligger innenfor bufferen. I feltet Select features from velger man laget Negative opplevelser. I feltet By comparing to the features from velges bufferen for vegsegmentet. Trykk Run for å kjøre verktøyet.

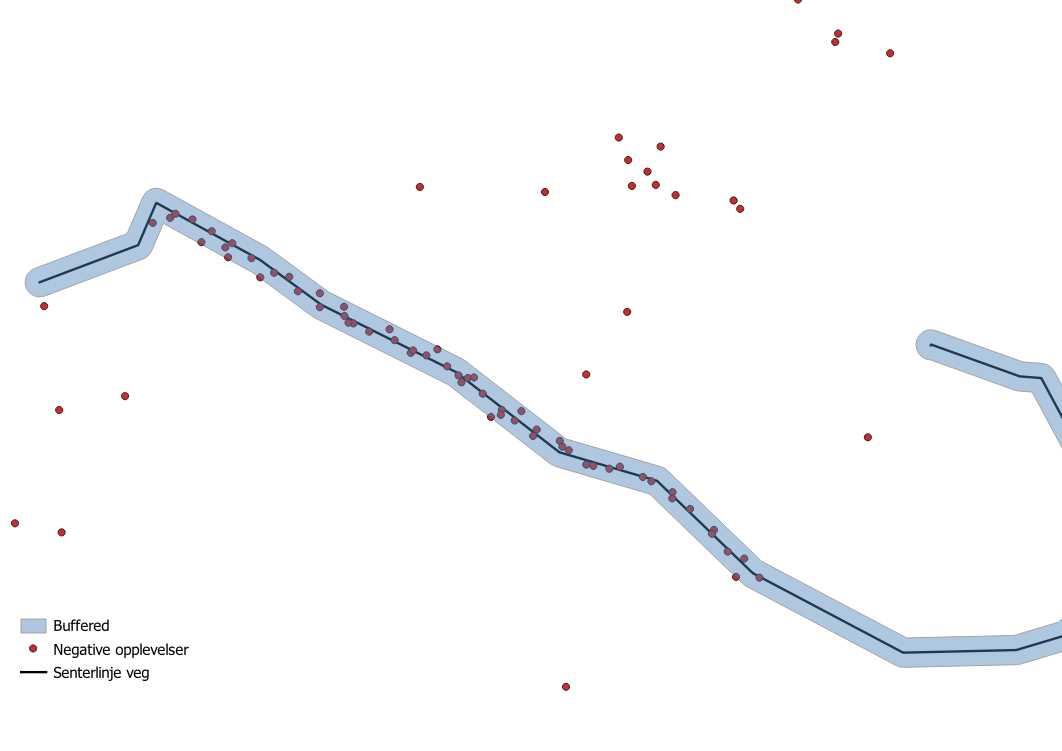

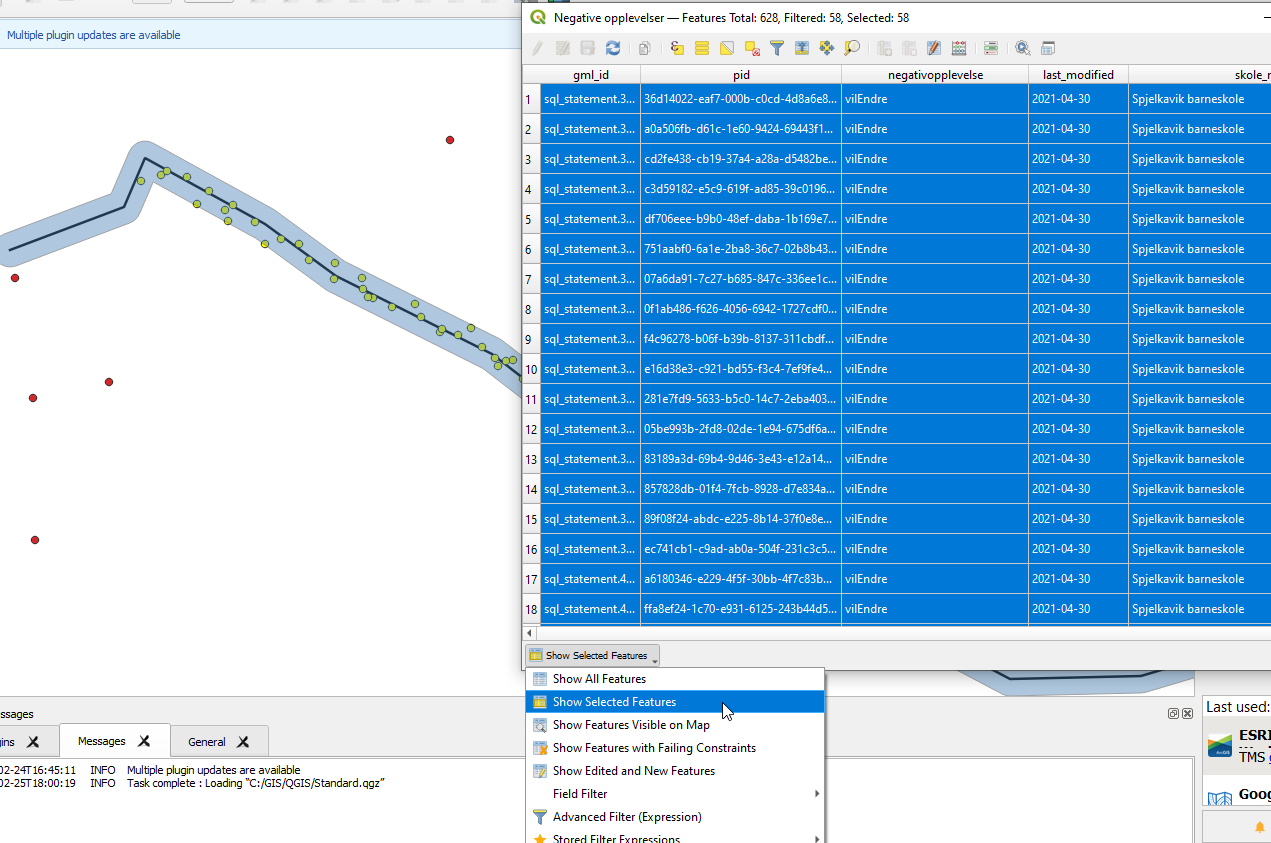

Man kan nå se i kartet at man har valgt objekter innenfor 6 meter buffer for vegen. Åpner man attributtabellen (Trykk F6 eller høyreklikk på laget og velg attributtabell), kan man trykke på Show selected features for å vise de objektene som analysen har valgt. Man vil da kunnne se hvilke registreringer som er knyttet til veien.

Ved å bruke analysene i kapittel 6 Analyser, kan gjøre en rekke operasjoner og analyser for å finne ut informasjon om et område ved hjelp av barnetråkkdata. Et eksempel på dette er å definere en hjertesone. Denne kan tegnes opp i et eget lag, eksempelvis rundt en skole. Bruker vi dette området kan vi finne ut:

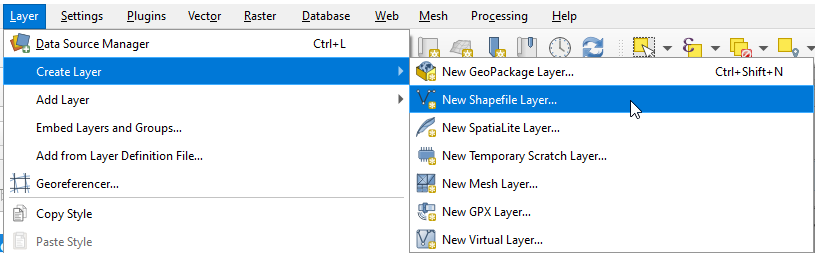

For å besvare på dette kan man definere en hjertesone. Man kan tegne denne opp i QGIS ved å opprette et nytt lag. I dette tilfellet oppretter vi e nytt midlertidig lag. For å opprette et nytt lag velger vi Layer fra verktøymenyen helt øverst i programmet, Create layer og velger den lagtypen vi ønsker å lage. Eksempelvis en shape fil.

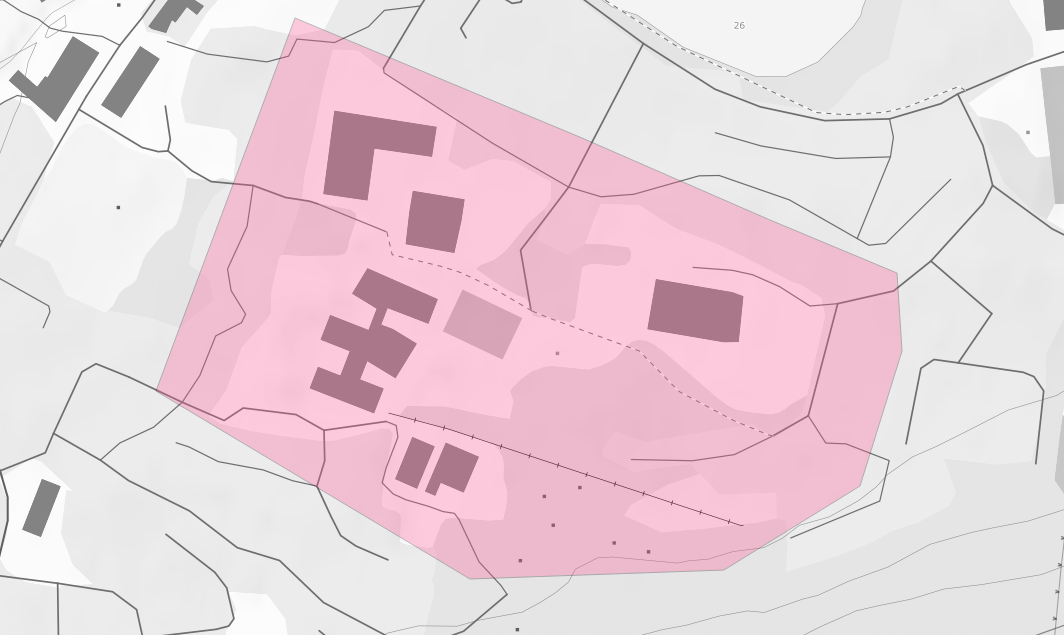

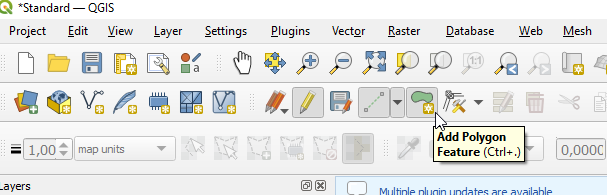

Tegn deretter opp sonen ved å trykke på knappen "Add polygon feature" og tegn i kartet. Høyreklikk for å stoppe registreringen.

Hjertesonen er nå definert og vi kan finne ut mer informasjon om området.

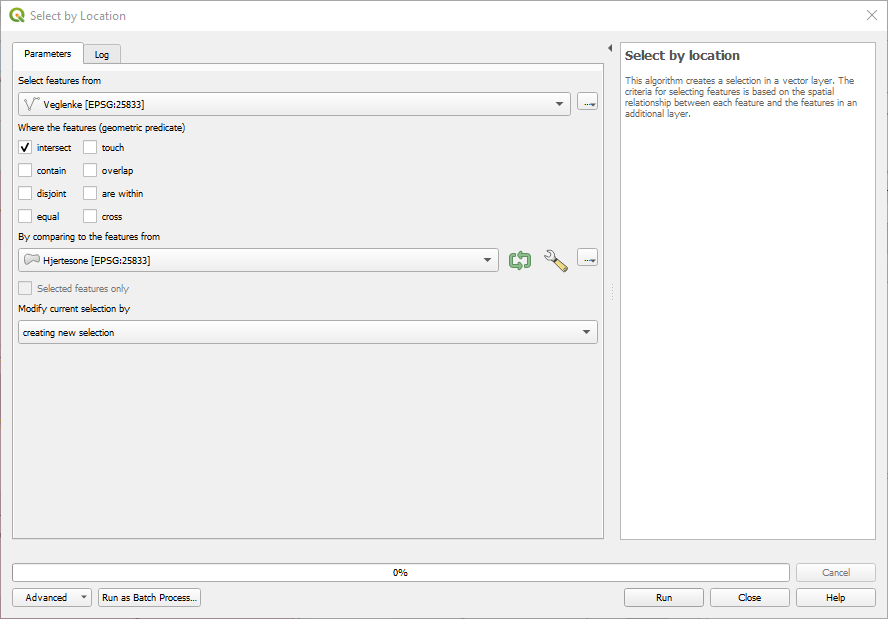

For å finne hvilke veier som finnes i hjertesonen kan man bruke et datasett som inneholder veier, som FKB-VEG eller ELVEG. Bruk verktøyey Select by location som man finner i blant verktøyene i Processing toolbox. I feltet Select features from velger man datasettet som inneholder veg, her Veglenke fra Elveg. I feltet By comparing to the features from velger man hjertesone og trykker Run for å kjøre verktøyet.

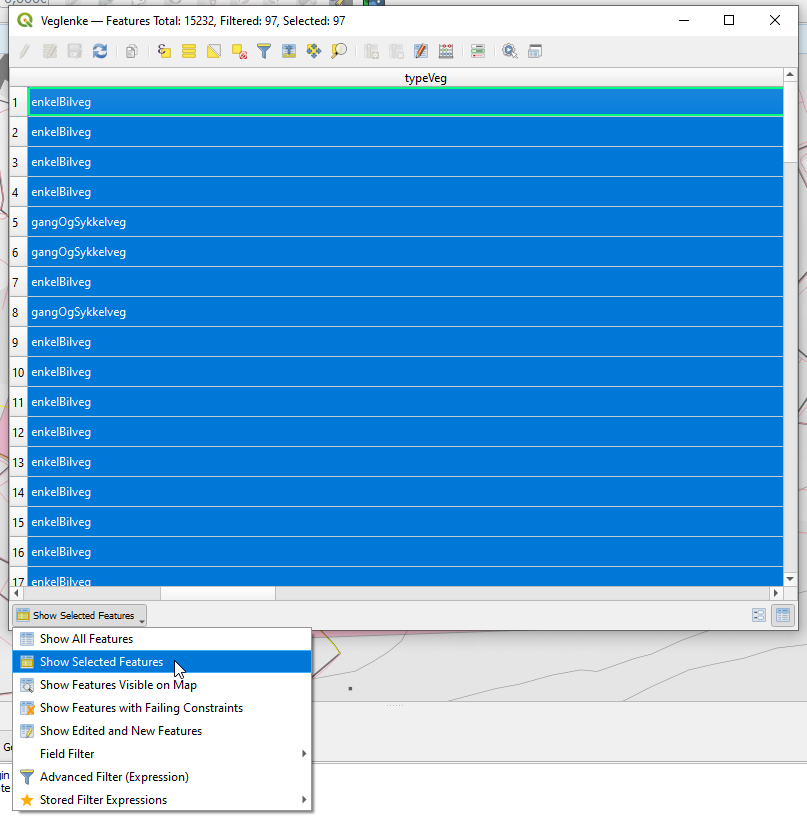

Åpner man attributtabellen til Veglenker (høyreklikk på laget og velg attributtabell) kan man se hvilke veier som er innenfor hjertesonen ved å trykke Show selected features nederst til venstre i attributtabellen.

For å finne positive eller negative opplevelser bruker man igjen verktøyet Select by location, men bytter ut Veglenke med negative eller positive opplevelser. Ved å sammenstille disse dataene vil man se om noen av data er knyttet til hverandre. Eksempelvis om det er noen negative opplevelser knyttet til nærhet til vei, eller andre data man måtte bruke i analysen.
